Draft Angle là gì? Draft Angle hay góc thoát khuôn là góc nghiêng được tạo trên các bề mặt của sản phẩm nhằm hỗ trợ tháo sản phẩm khỏi khuôn theo một hướng xác định. Trong thiết kế khuôn ép nhựa, góc thoát phù hợp giúp hạn chế ma sát giữa sản phẩm và bề mặt khuôn, giảm nguy cơ trầy xước, biến dạng và khó đẩy sản phẩm sau khi làm nguội.

Kiểm tra Draft trước khi làm khuôn là bước quan trọng vì một mô hình CAD có hình dạng chính xác chưa chắc đã phù hợp để chế tạo bằng phương pháp ép phun. Nếu bề mặt không có góc thoát phù hợp, kỹ sư có thể phải thay đổi thiết kế sản phẩm, điều chỉnh hướng mở khuôn hoặc bổ sung cơ cấu tháo khuôn phức tạp.

Với PTC Creo Parametric, kỹ sư có thể sử dụng Draft Analysis để đánh giá các bề mặt theo Pull Direction, nhận diện những vùng cần chỉnh sửa trước khi triển khai thiết kế Core, Cavity và Moldbase.

Draft Angle là gì trong thiết kế khuôn ép nhựa?

Draft Angle là độ nghiêng của một bề mặt so với hướng tháo sản phẩm khỏi khuôn. Với các thành đứng của chi tiết nhựa, góc thoát giúp bề mặt sản phẩm tách dần khỏi thành khuôn trong quá trình đẩy sản phẩm ra ngoài.

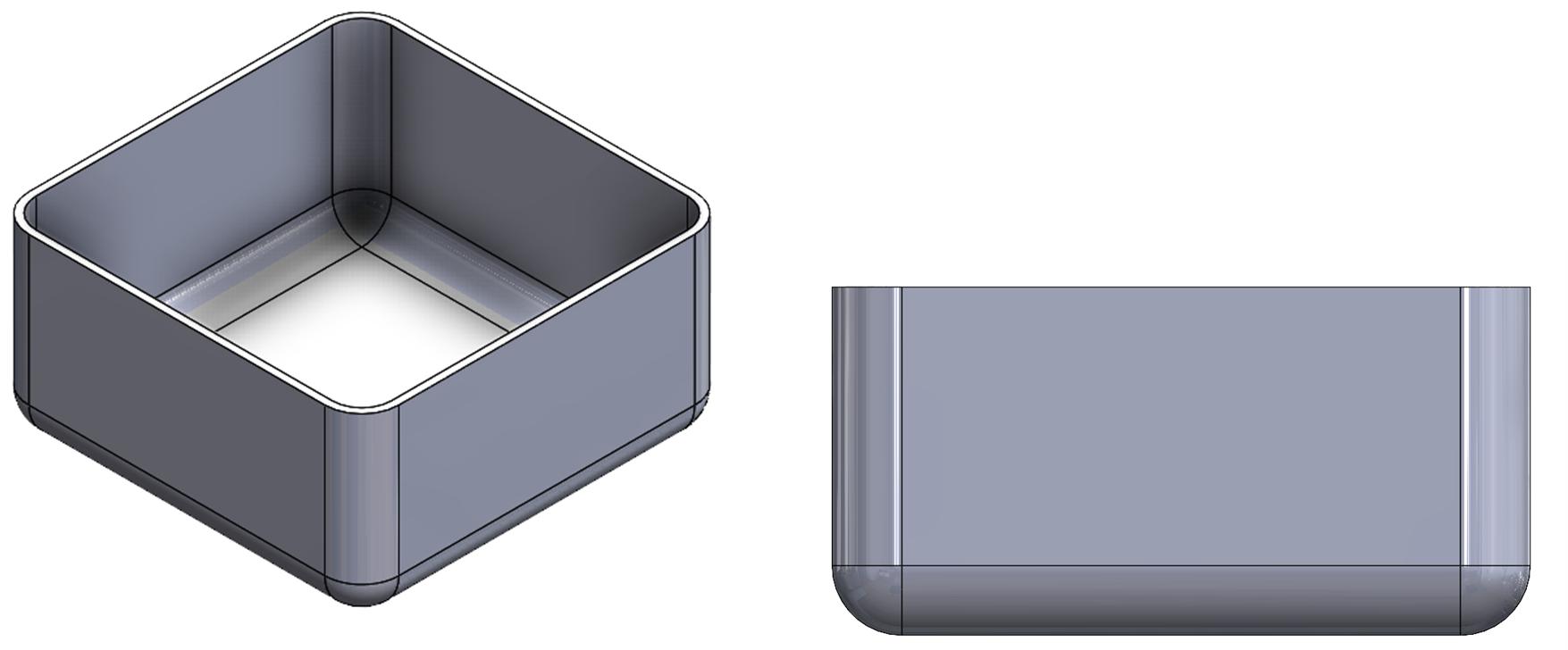

Ví dụ, một hộp nhựa có thành đứng hoàn toàn có thể tạo ra diện tích tiếp xúc lớn giữa sản phẩm và khuôn khi tháo. Khi thiết kế thành hộp có độ nghiêng phù hợp, quá trình tách sản phẩm thường thuận lợi hơn. Tuy nhiên, góc thoát cụ thể còn phụ thuộc vào vật liệu, độ sâu thành, độ nhám, texture, độ co ngót và kết cấu khuôn.

Draft Angle và Pull Direction khác nhau như thế nào?

Draft Angle là góc nghiêng của bề mặt, còn Pull Direction là hướng dự kiến mà sản phẩm hoặc thành phần khuôn được tháo ra. Hai thông số này liên quan trực tiếp với nhau vì kết quả Draft Analysis được xác định theo hướng tham chiếu đã chọn.

Thay đổi Pull Direction có thể làm thay đổi kết quả phân tích Draft ngay cả khi hình học sản phẩm không thay đổi. Vì vậy, lựa chọn hướng mở khuôn cần được thực hiện trước khi đánh giá và chỉnh sửa góc thoát.

Vì sao phải kiểm tra Draft trước khi làm khuôn?

1. Phát hiện sớm bề mặt khó tháo khuôn

Những bề mặt thiếu góc thoát có thể làm tăng lực ma sát trong quá trình đẩy sản phẩm. Phân tích trước khi làm khuôn giúp kỹ sư nhận diện vùng cần sửa thay vì chỉ phát hiện khi đã hoàn thành tooling.

2. Hạn chế trầy xước và biến dạng sản phẩm

Khi sản phẩm co ngót và tiếp xúc với bề mặt khuôn, góc thoát không phù hợp có thể làm tăng nguy cơ kéo xước, vết cọ sát hoặc biến dạng trong quá trình tháo. Draft phù hợp là một yếu tố hỗ trợ kiểm soát các rủi ro này.

3. Hỗ trợ lựa chọn hướng mở khuôn

Draft Analysis giúp kỹ sư so sánh các phương án Pull Direction. Một hướng mở khuôn hợp lý có thể làm giảm số lượng bề mặt cần chỉnh sửa và hỗ trợ đơn giản hóa kết cấu khuôn.

4. Hỗ trợ xác định Parting Line

Kết quả phân tích bề mặt theo hướng mở khuôn cung cấp thông tin quan trọng khi lựa chọn đường phân khuôn. Đây là cơ sở để phát triển Parting Surface và chia các vùng tạo hình.

5. Giảm rủi ro khi tách Core và Cavity

Kiểm tra Draft trước khi tách khuôn giúp phát hiện những bề mặt không thuận lợi cho quá trình tháo. Điều này đặc biệt quan trọng trước khi xây dựng Mold Volume và Extract Core/Cavity. Tìm hiểu thêm trong bài Core và Cavity là gì? Quy trình tách khuôn trong Mold Design.

6. Phát hiện các vùng cần đánh giá Undercut

Draft Analysis có thể chỉ ra những vùng có hướng bề mặt không thuận lợi, từ đó giúp kỹ sư xác định vị trí cần kiểm tra Undercut. Tuy nhiên, Draft Analysis không thay thế hoàn toàn việc đánh giá khả năng tháo khuôn và giao thoa hình học.

7. Hạn chế thay đổi thiết kế ở giai đoạn muộn

Điều chỉnh Draft trên mô hình sản phẩm trước khi hoàn thiện khuôn thường thuận lợi hơn so với sửa đổi sau khi đã phát triển Parting Surface, Core/Cavity, hệ thống đẩy và dữ liệu gia công.

Góc thoát khuôn bao nhiêu độ là phù hợp?

Không có một giá trị Draft Angle cố định phù hợp với mọi sản phẩm nhựa. Góc cần thiết phụ thuộc vào loại nhựa, chiều sâu bề mặt, kết cấu sản phẩm, texture, yêu cầu ngoại quan và khuyến nghị của nhà cung cấp vật liệu hoặc đơn vị chế tạo khuôn.

Trong thực hành thiết kế sơ bộ, một số nhóm sản phẩm có thể bắt đầu đánh giá từ khoảng 0,5° đến 2° đối với bề mặt tương đối nhẵn, nhưng đây không phải tiêu chuẩn áp dụng chung. Những bề mặt có texture sâu hoặc điều kiện tháo khuôn khó có thể cần góc lớn hơn. Giá trị cuối cùng phải được xác nhận theo vật liệu, yêu cầu sản phẩm và phương án tooling.

Draft Analysis là gì?

Draft Analysis là phương pháp phân tích hướng và độ nghiêng của các bề mặt sản phẩm so với Pull Direction và góc tham chiếu. Kết quả thường được biểu diễn bằng bản đồ màu, giúp kỹ sư nhận diện các vùng đạt yêu cầu, chưa đạt yêu cầu hoặc có hướng bề mặt ngược với hướng đang đánh giá.

Trong PTC Creo, Draft Analysis có thể áp dụng cho các bề mặt, quilt hoặc hình học solid phù hợp. Người dùng xác định hướng tham chiếu, thiết lập góc kiểm tra và quan sát kết quả trên mô hình 3D.

Cách kiểm tra Draft Angle trong PTC Creo

Bước 1: Chuẩn bị mô hình CAD

Mở mô hình sản phẩm cần kiểm tra trong Creo và xác nhận hình học phù hợp với phiên bản thiết kế dự kiến dùng để phát triển khuôn.

Bước 2: Xác định Pull Direction

Chọn mặt phẳng, trục hoặc tham chiếu hình học phù hợp để biểu diễn hướng tháo sản phẩm. Kiểm tra chiều mũi tên và đảo hướng nếu cần.

Bước 3: Mở công cụ Draft Analysis

Trong môi trường Part, truy cập Analysis và chọn Draft. Với môi trường Mold, công cụ kiểm tra Draft cũng được cung cấp trong các nhóm lệnh phân tích tương ứng, tùy phiên bản và giao diện Creo.

Bước 4: Chọn các bề mặt cần phân tích

Chọn toàn bộ model hoặc nhóm bề mặt liên quan. Những vị trí như thành đứng, rib, boss, pocket, snap-fit và bề mặt tạo hình sâu cần được xem xét cẩn thận.

Bước 5: Thiết lập góc kiểm tra

Nhập giá trị Draft Angle mục tiêu dựa trên yêu cầu thiết kế. Góc kiểm tra cần được xác định theo vật liệu, geometry, độ sâu và điều kiện bề mặt thay vì sử dụng một giá trị mặc định cho mọi sản phẩm.

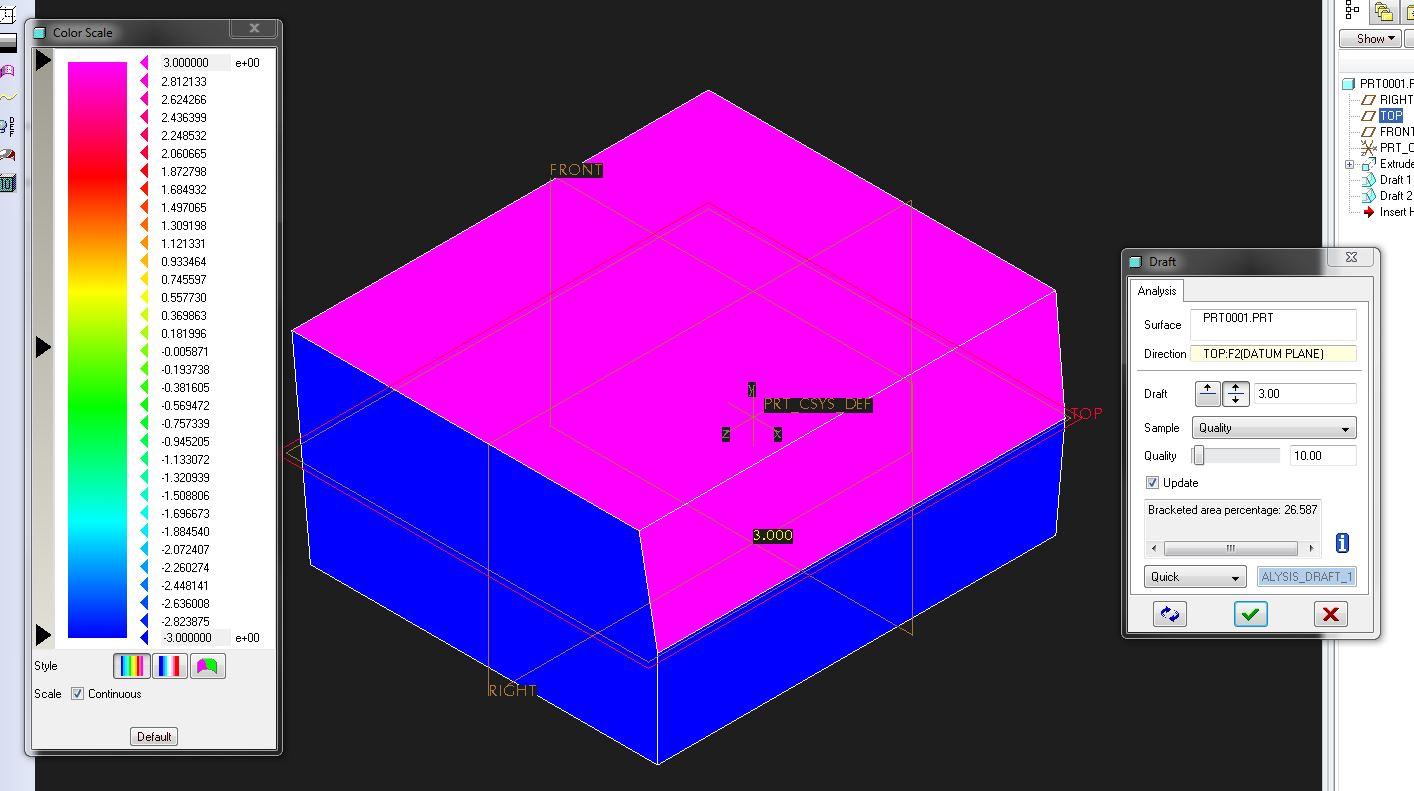

Bước 6: Đọc bản đồ màu

Quan sát những vùng có góc thoát phù hợp, gần bằng không hoặc nằm ở phía ngược hướng đang đánh giá. Cần đối chiếu với thang màu hiện tại của Creo, không mặc định rằng màu xanh luôn đạt và màu đỏ luôn lỗi trong mọi cấu hình.

Bước 7: Điều chỉnh và kiểm tra lại

Sử dụng các công cụ thiết kế như Draft Feature để chỉnh sửa hình học khi cần. Sau đó chạy lại Draft Analysis để xác nhận kết quả và đánh giá ảnh hưởng tới kích thước, chức năng, bề mặt và Parting Line.

Phân biệt Draft Analysis và Draft Feature

Draft Analysis dùng để kiểm tra hình học, trong khi Draft Feature là công cụ chỉnh sửa hình học bằng cách tạo độ nghiêng trên các bề mặt được chọn. Hai chức năng hỗ trợ nhau nhưng không có cùng mục đích.

Ví dụ thực tế: Kiểm tra Draft cho vỏ nhựa điện tử

Giả sử một doanh nghiệp đang thiết kế vỏ nhựa cho thiết bị điện tử, bao gồm thành ngoài, gân tăng cứng, trụ bắt vít và các lỗ kết nối. Sau khi hoàn thành mô hình 3D, kỹ sư cần xác định hướng mở khuôn và chạy Draft Analysis.

Nếu kết quả cho thấy một số thành đứng chưa có góc thoát phù hợp, kỹ sư có thể điều chỉnh geometry trước khi xây dựng Core/Cavity. Nếu một snap-fit tạo vùng cản trở hướng tháo chính, cần đánh giá Undercut và khả năng sử dụng Slider hoặc thay đổi kết cấu sản phẩm.

Quy trình kiểm tra này giúp đội thiết kế sản phẩm và đội thiết kế khuôn thống nhất các vấn đề cần xử lý trước khi phát triển tooling chi tiết.

Draft Angle có thay thế được Undercut Analysis không?

Không. Một bề mặt có Draft phù hợp theo hướng đang xét không có nghĩa toàn bộ sản phẩm chắc chắn tháo khuôn được. Những vùng bị che khuất, móc ngược hoặc có giao thoa cơ học vẫn cần được đánh giá riêng.

Do đó, Draft Analysis nên được kết hợp với kiểm tra Undercut, Parting Line, Mold Opening và kết cấu đẩy sản phẩm để đưa ra kết luận đầy đủ hơn về khả năng chế tạo khuôn.

Vai trò của Draft trong quy trình thiết kế khuôn PTC Creo

Trong workflow Creo Mold Design, kiểm tra Draft thường được thực hiện sau khi chuẩn bị product model và xác định Pull Direction, trước khi phát triển sâu Parting Surface và Core/Cavity.

Quy trình kỹ thuật có thể triển khai theo thứ tự: Product Model → Pull Direction → Draft Analysis → Undercut Review → Parting Line → Parting Surface → Core/Cavity → Moldbase → CAM.

PTC Creo hỗ trợ kỹ sư duy trì mối liên hệ giữa dữ liệu sản phẩm và các bước phát triển tooling. Sau khi hoàn thiện các thành phần khuôn, doanh nghiệp có thể tiếp tục xây dựng chiến lược gia công bằng Creo CAM.

Thông tin kỹ thuật về công cụ kiểm tra Draft có thể tham khảo tại PTC Creo Draft Checking và PTC Creo Draft Feature.

Những lỗi thường gặp khi kiểm tra Draft

Chọn sai Pull Direction

Hướng tham chiếu không phù hợp khiến kết quả phân tích không phản ánh đúng phương án mở khuôn dự kiến.

Áp dụng một góc thoát cho mọi bề mặt

Thành sâu, bề mặt texture, rib và các feature khác nhau có thể cần yêu cầu Draft riêng.

Chỉ kiểm tra bề mặt ngoài

Những bề mặt bên trong như boss, rib, pocket và các vùng tiếp xúc với lõi khuôn cũng cần được phân tích.

Hiểu sai bản đồ màu

Màu sắc cần được đọc theo thang đo và hướng phân tích hiện tại, không nên kết luận đạt hoặc không đạt chỉ dựa trên một màu cố định.

Bỏ qua kiểm tra sau khi sửa geometry

Thay đổi Draft có thể ảnh hưởng đến các feature liền kề, kích thước và Parting Line. Kỹ sư nên kiểm tra lại sau khi chỉnh sửa.

FAQ – Câu hỏi thường gặp về Draft Angle

Draft Angle là gì?

Draft Angle là góc nghiêng trên bề mặt sản phẩm giúp hỗ trợ tháo sản phẩm khỏi khuôn theo hướng xác định.

Góc thoát khuôn 1 độ có đủ không?

Có thể đủ cho một số bề mặt và điều kiện sản xuất, nhưng không phải mọi trường hợp. Cần đánh giá vật liệu, chiều sâu, texture, yêu cầu kích thước và thiết kế khuôn.

Draft Angle bằng 0 độ có làm khuôn được không?

Một số thiết kế vẫn có thể sử dụng bề mặt không có góc thoát trong điều kiện đặc biệt, nhưng cần đánh giá kỹ nguy cơ ma sát, tháo khuôn và chất lượng sản phẩm.

Draft Angle và Undercut có giống nhau không?

Không. Draft Angle là góc nghiêng của bề mặt, còn Undercut là hình học gây cản trở việc tháo sản phẩm theo hướng mở khuôn chính.

Có cần kiểm tra Draft trước khi tách Core và Cavity không?

Có. Kiểm tra sớm giúp nhận diện những vùng cần điều chỉnh trước khi phát triển Parting Surface và chia các vùng tạo hình.

PTC Creo có công cụ Draft Analysis không?

Có. Creo hỗ trợ phân tích góc thoát dựa trên hướng tham chiếu và góc kiểm tra, đồng thời hiển thị kết quả trực quan trên mô hình.

Draft Analysis có tự động sửa góc thoát khuôn không?

Không. Draft Analysis là công cụ kiểm tra; kỹ sư có thể sử dụng Draft Feature hoặc các công cụ dựng hình khác để chỉnh sửa mô hình.

Khi nào nên kiểm tra Draft?

Nên kiểm tra trong giai đoạn thiết kế sản phẩm trước khi triển khai tooling chi tiết, đồng thời kiểm tra lại sau những thay đổi geometry có thể ảnh hưởng đến khả năng tháo khuôn.
