Core và Cavity là gì? Trong thiết kế khuôn ép nhựa, Core và Cavity là hai vùng hình học quan trọng tạo nên hình dạng của sản phẩm sau quá trình ép phun. Việc xác định đúng hướng mở khuôn, Parting Line, Parting Surface và tách Core/Cavity ảnh hưởng trực tiếp đến khả năng tháo sản phẩm, kết cấu khuôn, chất lượng bề mặt và quá trình gia công các chi tiết khuôn.

Đối với kỹ sư Mold Design, tách khuôn không đơn giản là chia một khối 3D thành hai nửa. Trước khi tạo Core và Cavity, kỹ sư cần đánh giá product geometry, Pull Direction, Draft Angle, Undercut, Parting Line, Shut-off Surface và Parting Surface. Những sản phẩm phức tạp còn có thể cần Slider, Lifter hoặc Insert để xử lý các vùng không thể tháo khuôn theo hướng mở chính.

Trong PTC Creo, quy trình này có thể được thực hiện trực tiếp từ mô hình sản phẩm 3D bằng các công cụ Mold Design chuyên biệt. Creo Tool Design hỗ trợ tạo Parting Line, Parting Surface, Mold Volume và tách Core/Cavity trong một workflow liên kết với dữ liệu thiết kế sản phẩm.

Core và Cavity là gì?

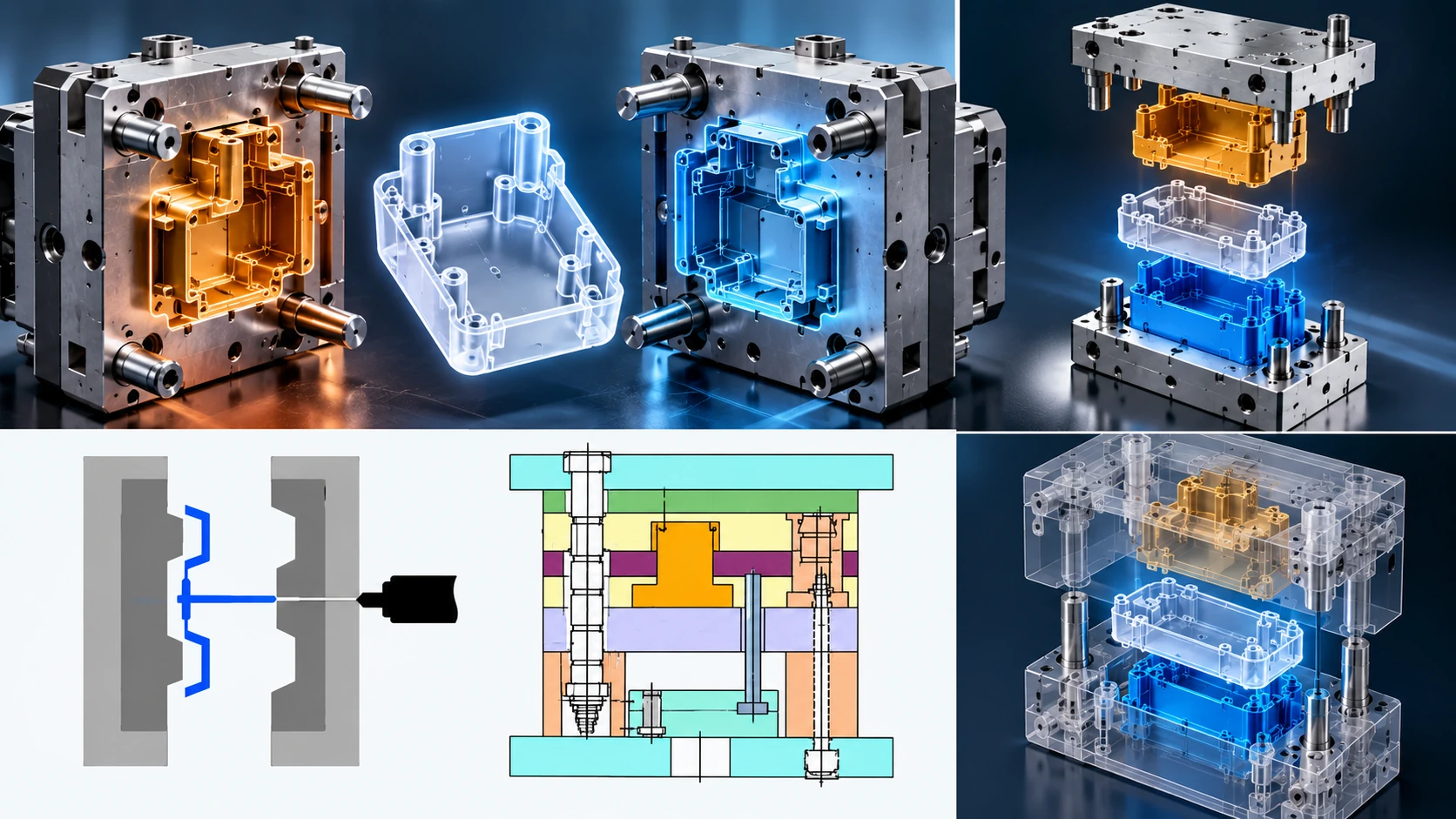

Core và Cavity là hai phần hình học chính tạo nên vùng tạo hình của khuôn. Khi khuôn đóng, các bề mặt của Core và Cavity kết hợp với nhau để hình thành không gian có hình dạng tương ứng với sản phẩm cần ép. Nhựa nóng chảy được đưa vào vùng tạo hình này, sau đó làm nguội và đông đặc để tạo thành sản phẩm.

Trong thực tế, việc gọi một vùng là Core hay Cavity còn phụ thuộc vào kết cấu sản phẩm và thiết kế khuôn. Vì vậy kỹ sư không nên chỉ dựa vào khái niệm “nửa trên” và “nửa dưới” của bộ khuôn mà cần xem xét chính xác bề mặt nào tạo nên từng vùng của sản phẩm.

Core trong khuôn là gì?

Core thường được hiểu là phần lõi khuôn tạo hình cho các bề mặt phía trong, vùng lõm hoặc những feature cần một phần khuôn nhô vào sản phẩm. Khi khuôn mở, sản phẩm thường được thiết kế để lưu lại phía phù hợp với hệ thống đẩy trước khi được eject ra khỏi khuôn, nhưng cấu hình thực tế phụ thuộc vào kết cấu tooling cụ thể.

Core có thể được gia công trực tiếp trên một mold insert lớn hoặc được chia thành nhiều Core Insert nhỏ hơn. Cách chia insert phụ thuộc vào geometry, khả năng gia công, cooling, maintenance, độ chính xác và chiến lược chế tạo khuôn.

Cavity trong khuôn là gì?

Cavity là vùng lòng khuôn tạo hình cho các bề mặt tương ứng của sản phẩm. Trong nhiều sản phẩm ép nhựa, Cavity thường liên quan nhiều đến bề mặt ngoài hoặc bề mặt yêu cầu chất lượng thẩm mỹ, nhưng không nên xem đây là quy tắc tuyệt đối cho mọi thiết kế khuôn.

Đối với các sản phẩm có bề mặt Class-A, texture, logo hoặc yêu cầu ngoại quan cao, việc lựa chọn Parting Line và thiết kế vùng Cavity cần được xem xét cẩn thận để hạn chế dấu phân khuôn và các ảnh hưởng không mong muốn tới bề mặt sản phẩm.

Core và Cavity khác nhau như thế nào?

Điểm quan trọng nhất là Core và Cavity phải được xem như một hệ thống hình học liên quan trực tiếp đến product geometry, hướng mở khuôn và Parting Surface. Việc tách không chính xác có thể tạo ra vùng hở, giao nhau hoặc geometry không phù hợp cho quá trình chế tạo tooling.

Parting Line là gì?

Parting Line hay đường phân khuôn là đường biên liên quan đến vị trí mà các vùng khuôn gặp nhau trên sản phẩm. Đây là một trong những dữ liệu quan trọng để xây dựng Parting Surface và xác định cách chia tooling thành các vùng Core, Cavity hoặc các thành phần bổ sung.

Vị trí Parting Line cần được xem xét cùng với Pull Direction, Draft, product appearance và khả năng chế tạo khuôn. Một Parting Line không hợp lý có thể làm tăng độ phức tạp của tooling hoặc tạo dấu phân khuôn ở vị trí không mong muốn trên sản phẩm.

Parting Surface là gì?

Parting Surface hay mặt phân khuôn là hệ bề mặt được sử dụng để tạo ranh giới chia Mold Volume thành các vùng tooling tương ứng. Parting Surface thường được phát triển từ geometry phân khuôn và cần tạo ra một boundary đủ kín để thực hiện quá trình split.

Đối với geometry đơn giản, Parting Surface có thể tương đối dễ xây dựng. Với sản phẩm có freeform surfaces, nhiều thay đổi curvature, rib, boss hoặc các vùng phức tạp, việc xây dựng mặt phân khuôn có thể đòi hỏi nhiều thao tác surface modeling hơn.

Pull Direction ảnh hưởng đến Core và Cavity như thế nào?

Pull Direction là hướng dự kiến mà khuôn mở và sản phẩm được tháo khỏi tooling. Đây là một trong những thông tin nên được xác định sớm vì nó ảnh hưởng đến Draft Analysis, Parting Line, Core/Cavity classification và việc xác định các vùng Undercut.

Nếu một feature không thể thoát khỏi khuôn theo Pull Direction chính, kỹ sư cần đánh giá giải pháp khác như Slider, Lifter, Insert hoặc thay đổi product geometry nếu điều kiện thiết kế cho phép.

Draft Angle có vai trò gì khi tách khuôn?

Draft Angle là góc thoát khuôn được tạo trên các bề mặt theo hướng tháo sản phẩm. Draft phù hợp giúp giảm nguy cơ bề mặt sản phẩm ma sát hoặc mắc vào tooling khi khuôn mở.

Draft Analysis trước khi tách Core/Cavity giúp kỹ sư nhận diện những surface có hướng thuận, hướng ngược hoặc gần vuông góc với Pull Direction. Thông tin này hỗ trợ quyết định Parting Line và phát hiện các khu vực có thể cần điều chỉnh.

Undercut là gì và tại sao gây khó khăn khi tách khuôn?

Undercut là vùng geometry không thể tháo trực tiếp theo hướng mở khuôn chính mà không bị cản bởi tooling. Side holes, hook features, snap-fit hoặc các recess ngang là những ví dụ có thể tạo undercut tùy theo Pull Direction.

Khi undercut xuất hiện, việc chỉ chia khuôn thành Core và Cavity cơ bản có thể chưa đủ. Kỹ sư có thể phải phát triển Slider, Side Core, Lifter hoặc Insert để giải phóng vùng geometry này trong quá trình mở khuôn.

Quy trình tách Core và Cavity trong thiết kế Mold

Một workflow tách khuôn có thể được hình dung như sau: Product Model → Pull Direction → Draft & Undercut Analysis → Parting Line → Shut-off / Parting Surface → Mold Volume → Core & Cavity → Extract Mold Components.

Bước 1: Chuẩn bị mô hình sản phẩm 3D

Quy trình bắt đầu từ product model. Kỹ sư cần kiểm tra model có đầy đủ surface, không có geometry lỗi ảnh hưởng đến việc tạo boundary và phản ánh đúng phiên bản sản phẩm cần phát triển tooling hay không.

Nếu dữ liệu được nhận từ hệ CAD khác, bước kiểm tra geometry càng quan trọng vì surface gaps hoặc translation errors có thể gây khó khăn cho Parting Surface và Volume Split.

Bước 2: Xác định Pull Direction

Kỹ sư xác định hướng mở khuôn dựa trên geometry sản phẩm, Draft, Undercut, yêu cầu ngoại quan và kết cấu tooling dự kiến. Việc lựa chọn Pull Direction phù hợp có thể giúp đơn giản hóa Parting Line và giảm số lượng cơ cấu phụ.

Bước 3: Phân tích Draft và Undercut

Trước khi xây dựng mặt phân khuôn, cần xác định những vùng có Draft phù hợp, Draft không đủ và geometry tạo Undercut. Đây là bước quan trọng để tránh phát hiện vấn đề quá muộn sau khi Core/Cavity đã được xây dựng.

Bước 4: Xác định Parting Line

Parting Line được xác định trên geometry sản phẩm để tạo ranh giới giữa các vùng tooling. Với sản phẩm phức tạp, kỹ sư cần cân bằng giữa khả năng tháo khuôn, ngoại quan, khả năng gia công và độ phức tạp của mold structure.

Bước 5: Tạo Shut-off Surface và Parting Surface

Các opening hoặc hole có thể cần được đóng bằng Shut-off Surface phù hợp trước khi hoàn thiện Parting Surface. Sau đó Parting Surface được xây dựng để tạo boundary phục vụ quá trình chia Mold Volume.

Parting Surface cần được kiểm tra cẩn thận về continuity, giao nhau và khả năng tạo boundary kín. Một surface không hoàn chỉnh có thể khiến Volume Split không tạo được các volume mong muốn.

Bước 6: Tạo Workpiece và tách Mold Volume

Sau khi chuẩn bị Reference Model, Workpiece, Reference Part Cutout và Parting Surface, kỹ sư có thể sử dụng Mold Volume để chia vùng tooling. Trong Creo, Volume Split có thể sử dụng Parting Surface để chia Workpiece hoặc Mold Volume thành một hoặc nhiều volume.

Hai volume chính sau quá trình split có thể được xác định tương ứng với Core và Cavity. Với sản phẩm phức tạp, nhiều Parting Surface hoặc Mold Volume bổ sung có thể được sử dụng để phát triển thêm các tooling components.

Bước 7: Extract Core và Cavity

Sau khi các Mold Volume đã được kiểm tra, chúng có thể được Extract thành các mold components tương ứng. Đây là bước chuyển từ volume geometry sang các component có thể tiếp tục được phát triển thành Core Insert, Cavity Insert hoặc các tooling part phục vụ mold assembly và manufacturing.

Tách Core và Cavity trong PTC Creo như thế nào?

Creo Mold cung cấp workflow chuyên biệt cho quá trình phát triển tooling từ product geometry. Creo Tool Design hỗ trợ Parting Line, Parting Surface, Mold Volume, Core/Cavity splitting, Slider, Insert và các dữ liệu liên quan trong cùng môi trường thiết kế.

Một ưu điểm quan trọng của workflow này là tính associativity giữa reference product và tooling geometry. Khi dữ liệu sản phẩm thay đổi, kỹ sư có thể đánh giá và cập nhật các thành phần liên quan thay vì phải dựng lại toàn bộ Core/Cavity từ dữ liệu độc lập.

Để xem toàn bộ workflow từ product model đến moldbase, bạn có thể tham khảo Creo Mold Design là gì? Quy trình thiết kế khuôn trong PTC Creo.

Creo Tool Design Extension hỗ trợ gì khi tách khuôn?

Creo Tool Design Extension tập trung vào quá trình phát triển mold và casting tooling trực tiếp trong Creo. Các capability liên quan đến bài toán này gồm tạo Parting Line và Parting Surface, associative Core/Cavity splitting, Mold Component, Slider, Insert và các tooling deliverables.

Thông tin kỹ thuật chính thức có thể xem tại PTC Creo Tool Design Extension. Liên kết này là link follow vì không chứa thuộc tính nofollow.

Core/Cavity và Moldbase khác nhau như thế nào?

Core và Cavity tập trung vào geometry trực tiếp tạo hình sản phẩm, trong khi Moldbase là hệ thống kết cấu khuôn rộng hơn chứa các plate, guide, ejector, fastener, cooling component và nhiều thành phần tiêu chuẩn khác.

Sau khi Core/Cavity được phát triển, doanh nghiệp có thể sử dụng Creo Expert Moldbase Extension để tiếp tục xây dựng moldbase và bố trí các standard components theo workflow thiết kế khuôn.

Từ Core/Cavity đến gia công CNC

Tách Core và Cavity mới là một phần của quá trình phát triển tooling. Sau khi geometry được hoàn thiện, Core Insert, Cavity Insert và các thành phần khuôn cần được gia công với những chiến lược Toolpath phù hợp.

Đối với geometry khuôn, Roughing được sử dụng để loại bỏ lượng lớn vật liệu, trong khi Rest Machining và Finishing xử lý vật liệu còn lại và hoàn thiện bề mặt. Các vùng deep cavity, wall nghiêng hoặc geometry khó tiếp cận có thể cần 3+2 hoặc 5-axis machining tùy máy, cutter và yêu cầu sản xuất.

Doanh nghiệp có thể tham khảo Creo CAM để kết nối dữ liệu thiết kế với lập trình CNC và bài CAM 3 trục, 3+2 và 5 trục khác nhau như thế nào? để lựa chọn phương pháp gia công phù hợp cho Core/Cavity.

Những lỗi thường gặp khi tách Core và Cavity

Chọn Pull Direction chưa phù hợp

Hướng mở khuôn không hợp lý có thể làm tăng Undercut, khiến Parting Line phức tạp hơn và phát sinh thêm Slider hoặc cơ cấu phụ.

Không kiểm tra Draft trước khi tách khuôn

Thiếu Draft hoặc Draft không phù hợp có thể gây khó khăn khi tháo sản phẩm và buộc kỹ sư chỉnh sửa product geometry sau khi tooling đã được phát triển.

Parting Surface không kín

Gap, self-intersection hoặc boundary không hoàn chỉnh trên Parting Surface có thể khiến quá trình split volume không đạt kết quả mong muốn.

Bỏ sót Undercut

Một undercut không được phát hiện sớm có thể khiến Core/Cavity cơ bản không thể mở khuôn theo chuyển động dự kiến và buộc phải sửa đổi mold structure.

Không tính đến khả năng gia công

Geometry có thể hợp lệ về mặt CAD nhưng khó tiếp cận bằng cutter hoặc yêu cầu electrode, multi-axis machining hay setup phức tạp. Mold Design vì vậy nên được đánh giá cùng khả năng manufacturing.

Core và Cavity có phải lúc nào cũng chỉ có hai chi tiết?

Không. Khái niệm Core/Cavity mô tả các vùng tạo hình chính, nhưng tooling thực tế có thể được chia thành nhiều Insert, Slider, Side Core hoặc component khác. Multi-cavity mold còn có thể chứa nhiều bộ geometry tạo sản phẩm trong cùng moldbase.

Cách phân chia phụ thuộc vào product geometry, số cavity, machining strategy, maintenance, cooling, vật liệu khuôn và yêu cầu sản xuất.

FAQ về Core và Cavity

Core và Cavity là gì?

Core và Cavity là hai vùng hình học chính của khuôn kết hợp với nhau để tạo nên hình dạng sản phẩm trong quá trình molding. Core thường liên quan đến vùng lõi, còn Cavity là vùng lòng khuôn tương ứng.

Core có phải luôn nằm ở nửa khuôn di động không?

Không nên xem đây là quy tắc tuyệt đối. Vị trí Core và Cavity phụ thuộc vào product geometry, ejector strategy, mold structure và yêu cầu của từng thiết kế cụ thể.

Parting Line và Parting Surface khác nhau như thế nào?

Parting Line là đường biên liên quan đến vị trí phân khuôn trên product geometry, trong khi Parting Surface là hệ bề mặt được phát triển để tạo boundary phục vụ việc chia Mold Volume.

Tại sao phải kiểm tra Draft trước khi tách khuôn?

Draft Analysis giúp xác định khả năng tháo sản phẩm theo Pull Direction và phát hiện những surface có thể gây khó khăn cho quá trình mở khuôn.

Undercut có tách được chỉ bằng Core và Cavity không?

Không phải lúc nào cũng được. Một số undercut cần Slider, Lifter, Side Core hoặc Insert để giải phóng geometry khi khuôn mở.

PTC Creo có tự động tách Core và Cavity không?

Creo cung cấp các công cụ chuyên biệt để hỗ trợ classification, Parting Surface, Mold Volume và Volume Split. Tuy nhiên, kỹ sư vẫn cần đưa ra các quyết định engineering về Pull Direction, Parting geometry, Undercut và cấu trúc tooling.

Creo Tool Design dùng để làm gì?

Creo Tool Design Extension hỗ trợ phát triển mold và casting tooling, bao gồm Parting Line, Parting Surface, Core/Cavity splitting, Slider, Insert và các tooling deliverables liên quan.

Sau khi tách Core/Cavity có thể gia công CNC trong Creo không?

Có. Geometry tooling có thể tiếp tục được sử dụng trong Creo CAM để phát triển Toolpath và lập trình CNC cho Core, Cavity, Insert và các thành phần khuôn.

Tư vấn giải pháp Creo Mold cho doanh nghiệp khuôn mẫu

Đối với doanh nghiệp thiết kế và chế tạo khuôn, việc chuẩn hóa workflow từ Product Model → Draft Analysis → Parting Surface → Core/Cavity → Moldbase → CAM có thể giúp giảm các bước dựng lại dữ liệu và tạo luồng kỹ thuật nhất quán hơn giữa thiết kế và sản xuất.

CADCAM SOFTWARE hỗ trợ doanh nghiệp đánh giá các giải pháp PTC Creo theo nhu cầu thực tế, từ Creo Parametric, Creo Tool Design, Creo Expert Moldbase đến Creo CAM. Cấu hình phù hợp nên được lựa chọn dựa trên loại khuôn, mức độ phức tạp của sản phẩm, số lượng users và workflow CAD/CAM hiện tại.

Tham khảo thêm PTC Creo Help về Volume Split và Creo Tool Design Extension.
