Quản lý BOM là gì và vì sao quan trọng?

BOM là viết tắt của Bill of Materials, thường được hiểu là bảng kê vật tư hoặc danh mục cấu thành sản phẩm. Một BOM mô tả sản phẩm được tạo thành từ những linh kiện, cụm chi tiết và vật liệu nào, cùng số lượng và các thông tin cần thiết tùy mục đích sử dụng.

Trong quản lý dữ liệu sản phẩm, BOM thường có cấu trúc phân cấp: sản phẩm hoàn chỉnh ở cấp cao nhất, bên dưới là các cụm lắp ráp và chi tiết thành phần. Cấu trúc này giúp kỹ sư hiểu quan hệ giữa các linh kiện, đồng thời cung cấp cơ sở cho việc lập kế hoạch sản xuất và kiểm soát thay đổi.

Quản lý BOM không chỉ là cập nhật số lượng. Doanh nghiệp còn cần kiểm soát mã chi tiết, phiên bản, trạng thái phát hành, cấu hình sản phẩm, quan hệ với CAD và tác động của các thay đổi kỹ thuật.

Một BOM thường chứa những dữ liệu gì?

• Part Number: Mã định danh của linh kiện hoặc cụm lắp ráp.
• Part Name / Description: Tên và mô tả đối tượng.
• Quantity: Số lượng cần thiết trong cấu trúc BOM.
• Unit of Measure: Đơn vị tính như chiếc, bộ, mét hoặc kilogram.
• Revision: Phiên bản sửa đổi của đối tượng kỹ thuật.
• Material / Specification: Vật liệu, tiêu chuẩn hoặc yêu cầu kỹ thuật nếu phù hợp.
• Lifecycle State: Trạng thái như đang phát triển, chờ duyệt hoặc đã phát hành.
• Parent–Child Relationship: Quan hệ giữa cụm lắp ráp và chi tiết con.
• Effectivity / Configuration: Phạm vi áp dụng theo model, cấu hình, số serial hoặc thời điểm khi hệ thống có quản lý.

Không phải mọi loại BOM đều chứa đầy đủ các trường trên. eBOM, mBOM và các BOM phục vụ dịch vụ có thể có cấu trúc và thuộc tính khác nhau theo nghiệp vụ.

eBOM là gì? Engineering Bill of Materials

eBOM là cấu trúc sản phẩm được xây dựng theo góc nhìn của bộ phận kỹ thuật thiết kế. Nó thể hiện sản phẩm gồm những cụm và chi tiết nào để đáp ứng yêu cầu thiết kế, chức năng và đặc tính kỹ thuật.

Ví dụ, khi kỹ sư thiết kế một cụm truyền động trong Creo Parametric, eBOM có thể thể hiện cụm vỏ, trục, bánh răng, ổ lăn, vòng chặn và các chi tiết liên quan theo cấu trúc lắp ráp kỹ thuật.

eBOM có thể được hình thành từ dữ liệu CAD kết hợp với các đối tượng Part và thông tin sản phẩm được quản lý trong PLM. Tuy nhiên, không nên mặc định mọi thành phần eBOM đều xuất hiện trực tiếp dưới dạng một file CAD hoặc một chi tiết hình học.

Vai trò của eBOM

• Thể hiện cấu trúc và ý định thiết kế sản phẩm.
• Liên kết các chi tiết với tài liệu và dữ liệu CAD liên quan.
• Làm cơ sở cho kiểm tra thiết kế và quản lý revision.
• Cung cấp dữ liệu đầu vào cho chuẩn bị sản xuất và các BOM downstream.

mBOM là gì? Manufacturing Bill of Materials

mBOM là cấu trúc BOM được tổ chức theo nhu cầu chế tạo và lắp ráp sản phẩm. mBOM phản ánh những thành phần cần thiết để sản xuất, cách nhóm các cụm theo công đoạn và các vật tư phục vụ quy trình thực tế.

Khác với eBOM, mBOM có thể bổ sung vật tư tiêu hao, vật liệu phụ, bao bì hoặc các thành phần phục vụ sản xuất nếu phù hợp với quy tắc quản lý của doanh nghiệp. Cấu trúc mBOM cũng có thể được sắp xếp lại theo trình tự hoặc địa điểm lắp ráp.

Vai trò của mBOM

• Hỗ trợ lập kế hoạch vật tư và chuẩn bị sản xuất.
• Phục vụ tổ chức các công đoạn và cụm lắp ráp tại nhà máy.
• Cung cấp dữ liệu cho hệ thống ERP hoặc MES thông qua tích hợp phù hợp.
• Hỗ trợ đánh giá ảnh hưởng của thay đổi thiết kế đến sản xuất.

Phân biệt eBOM và mBOM: Những khác biệt quan trọng

eBOM và mBOM không phải hai bản sao bắt buộc phải giống hệt nhau. Điều quan trọng là các đối tượng tương ứng có quan hệ truy xuất được và những thay đổi liên quan được xử lý theo quy trình kiểm soát.

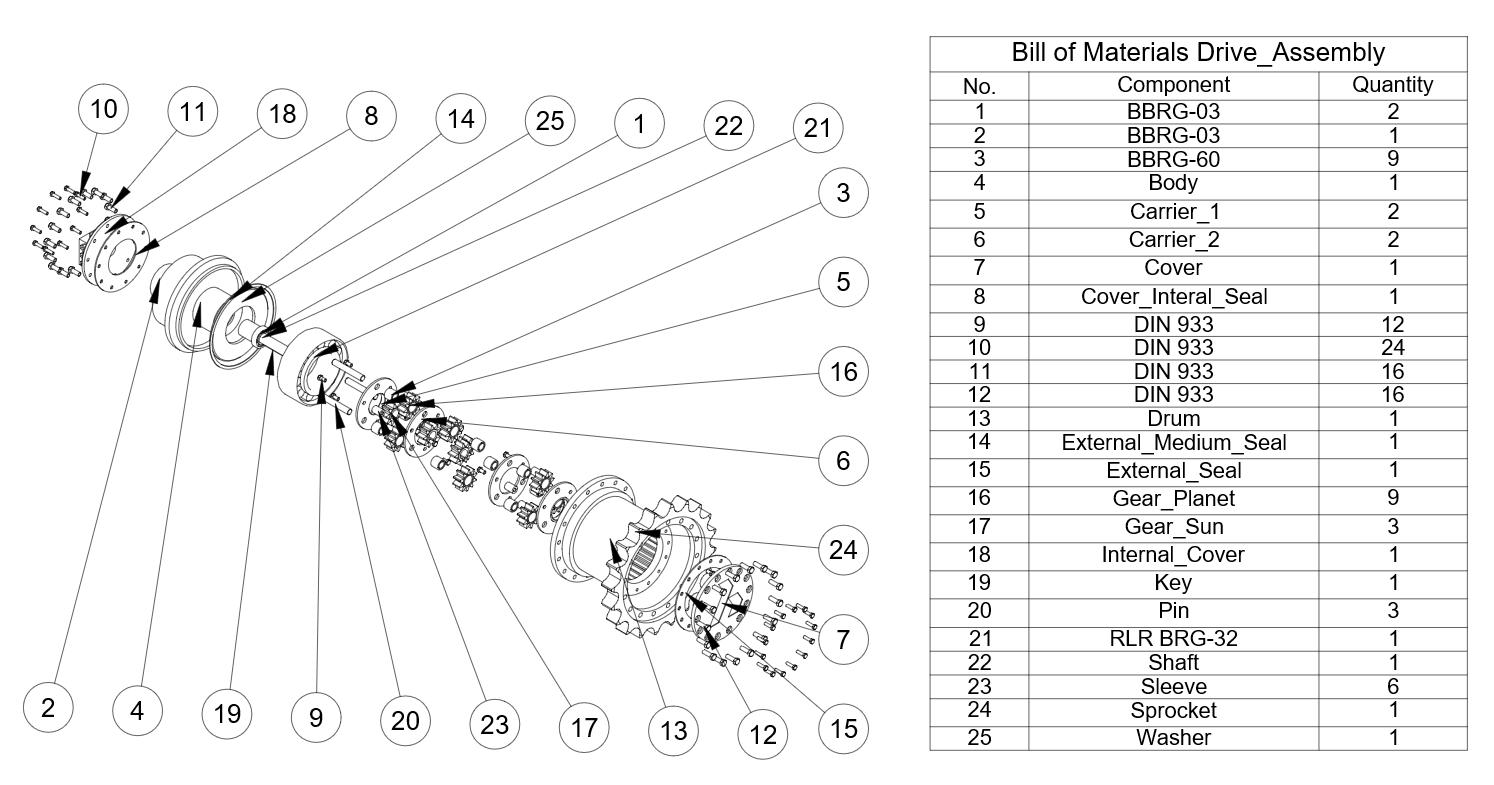

Ví dụ kỹ thuật: eBOM và mBOM của một cụm truyền động

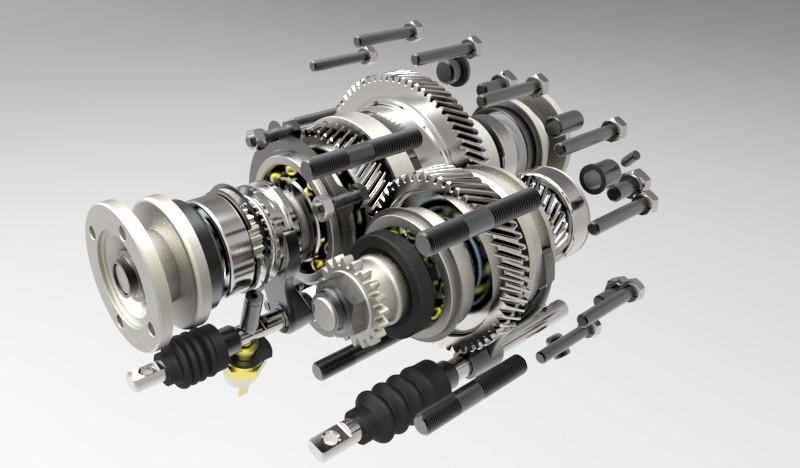

Giả sử doanh nghiệp thiết kế một cụm truyền động gồm vỏ hộp, hai trục, bộ bánh răng, ổ lăn, phớt và nắp che. Trong eBOM, các chi tiết được tổ chức theo cụm lắp ráp kỹ thuật để phục vụ thiết kế và kiểm tra.

Khi xây dựng mBOM, kỹ sư sản xuất có thể nhóm các thành phần theo các bước như chuẩn bị vỏ, lắp trục và ổ lăn, lắp bánh răng, đóng nắp, bôi trơn và đóng gói. mBOM có thể cần thêm vật tư phục vụ lắp ráp hoặc đóng gói tùy quy trình.

Nếu kỹ sư thay đổi loại ổ lăn, bộ phận sản xuất cần xác định sự thay đổi đó ảnh hưởng đến vật tư mua hàng, thao tác lắp, dụng cụ hoặc tồn kho hay không. Đây là lý do quản lý quan hệ eBOM–mBOM quan trọng hơn việc chỉ xuất một bảng Excel từ CAD.

Ví dụ mang tính minh họa kỹ thuật, không phải case study của một khách hàng cụ thể.

Quy trình quản lý BOM từ CAD đến sản xuất

1. Chuẩn hóa mã chi tiết: Xác định quy tắc Part Number, đơn vị tính, thuộc tính và cách phân loại.
2. Xây dựng dữ liệu thiết kế: Tạo mô hình, cụm lắp ráp và tài liệu CAD trong hệ thống thiết kế phù hợp.
3. Thiết lập eBOM: Xây dựng cấu trúc sản phẩm và liên kết dữ liệu kỹ thuật trong PDM/PLM.
4. Kiểm tra và phát hành: Rà soát linh kiện, số lượng, revision và trạng thái được phép sử dụng.
5. Xây dựng mBOM: Tổ chức cấu trúc phục vụ công đoạn, địa điểm hoặc phương án sản xuất.
6. Liên kết quy trình sản xuất: Kết nối BOM với process plan, nguồn lực hoặc work instruction khi cần.
7. Đồng bộ hệ thống: Cung cấp dữ liệu đã được phê duyệt đến ERP/MES qua quy trình tích hợp được kiểm soát.
8. Quản lý thay đổi: Đánh giá tác động khi thiết kế hoặc phương án sản xuất thay đổi và cập nhật các cấu trúc liên quan.

Đây là quy trình tham khảo. Doanh nghiệp cần điều chỉnh theo mô hình sản xuất, mức độ chuẩn hóa dữ liệu và kiến trúc phần mềm hiện có.

Quản lý BOM bằng Excel khác gì hệ thống PLM?

Excel vẫn phù hợp cho bảng kê đơn giản hoặc công việc chuẩn bị dữ liệu. Khi sản phẩm có nhiều cấp BOM, nhiều phiên bản và nhiều nhóm cùng thay đổi, doanh nghiệp nên đánh giá một hệ thống quản trị dữ liệu sản phẩm có cấu trúc.

PTC Creo và Windchill hỗ trợ quản lý BOM như thế nào?

PTC Creo Parametric hỗ trợ kỹ sư xây dựng mô hình 3D, cấu trúc lắp ráp và dữ liệu thiết kế. Đây là nguồn thông tin quan trọng để hình thành cấu trúc kỹ thuật của sản phẩm.

PTC Windchill PLM cung cấp môi trường quản lý các đối tượng sản phẩm, CAD, BOM, revision và thay đổi kỹ thuật. Các khả năng Manufacturing Process Management, bao gồm Windchill MPMLink trong phạm vi giải pháp phù hợp, hỗ trợ phát triển mBOM và dữ liệu lập kế hoạch sản xuất từ thông tin kỹ thuật.

Không nên hiểu rằng mọi license Windchill đều mặc định bao gồm đầy đủ tính năng chuyển đổi eBOM sang mBOM, process planning hoặc tích hợp ERP/MES. Phạm vi thực tế cần được xác nhận theo module, phiên bản, cấu hình và dự án triển khai.

Những lỗi phổ biến khi quản lý BOM trong doanh nghiệp

• Trùng mã linh kiện: Một chi tiết có nhiều mã hoặc một mã dùng cho nhiều chi tiết khác nhau.
• Thiếu kiểm soát revision: Nhà máy không xác định rõ BOM đã được phê duyệt.
• Không quản lý quan hệ CAD–Part: Dữ liệu hình học và đối tượng vật tư bị tách rời.
• eBOM và mBOM cập nhật độc lập: Thay đổi kỹ thuật không được đánh giá đầy đủ ở sản xuất.
• Không quản lý cấu hình: Dễ nhầm linh kiện giữa các model hoặc biến thể sản phẩm.
• Đồng bộ ERP thiếu kiểm soát: Dữ liệu chưa phát hành hoặc sai phiên bản được đưa vào quy trình mua hàng.

Để hạn chế những vấn đề này, doanh nghiệp cần kết hợp quy tắc quản trị dữ liệu, trách nhiệm phê duyệt và nền tảng phần mềm phù hợp.

Khi nào doanh nghiệp nên đầu tư phần mềm quản lý BOM?

Doanh nghiệp nên xem xét giải pháp quản lý BOM chuyên nghiệp khi có nhiều sản phẩm hoặc biến thể, số lượng linh kiện lớn, thường xuyên thay đổi thiết kế, cần quản lý nhiều nhà máy hoặc gặp khó khăn trong việc đồng bộ dữ liệu giữa R&D và sản xuất.

Với doanh nghiệp chỉ sản xuất sản phẩm đơn giản và BOM ít thay đổi, có thể bắt đầu bằng việc chuẩn hóa mã linh kiện, cấu trúc dữ liệu và quy trình phát hành trước khi mở rộng sang PLM.

FAQ – Câu hỏi thường gặp về BOM

1. BOM là gì trong sản xuất?

BOM là danh mục có cấu trúc của vật tư, linh kiện và cụm lắp ráp tạo nên sản phẩm, được sử dụng trong thiết kế, chuẩn bị sản xuất và các hoạt động liên quan.

2. eBOM và mBOM khác nhau như thế nào?

eBOM mô tả sản phẩm theo góc nhìn thiết kế; mBOM tổ chức các thành phần theo nhu cầu chế tạo, lắp ráp và vận hành sản xuất.

3. Có thể tạo BOM từ phần mềm CAD không?

Có. Nhiều hệ CAD có thể tạo danh sách thành phần từ cụm lắp ráp. Tuy nhiên, BOM trong PLM có thể bổ sung các đối tượng và thông tin không tồn tại dưới dạng hình học CAD.

4. eBOM và mBOM có cần giống nhau hoàn toàn không?

Không. Hai cấu trúc phục vụ các mục đích khác nhau, nhưng cần duy trì quan hệ và kiểm soát những thay đổi liên quan.

5. BOM có liên quan đến ERP không?

Có. Dữ liệu BOM đã được kiểm soát có thể cung cấp thông tin cho ERP để phục vụ mua hàng, kế hoạch vật tư và sản xuất theo mô hình tích hợp phù hợp.

6. Windchill có hỗ trợ quản lý BOM không?

Có. Windchill hỗ trợ quản lý cấu trúc sản phẩm, BOM, phiên bản và thay đổi kỹ thuật; khả năng mBOM và process planning phụ thuộc phạm vi giải pháp.

7. Có cần PLM nếu doanh nghiệp đã quản lý BOM bằng Excel?

Không phải lúc nào cũng cần. PLM phù hợp hơn khi BOM phức tạp, thay đổi thường xuyên và phải phối hợp giữa nhiều bộ phận hoặc hệ thống.

8. sBOM là gì?

sBOM là Service Bill of Materials, cấu trúc BOM phục vụ bảo trì, sửa chữa và quản lý linh kiện dịch vụ trong vòng đời vận hành sản phẩm.

Kết luận

Quản lý BOM là một phần nền tảng của quản lý dữ liệu sản phẩm. eBOM thể hiện cấu trúc theo thiết kế, trong khi mBOM tổ chức thông tin phục vụ sản xuất. Khi hai cấu trúc được quản lý có liên kết và có quy trình thay đổi rõ ràng, doanh nghiệp có cơ sở phối hợp tốt hơn giữa R&D, manufacturing, mua hàng và chất lượng.
