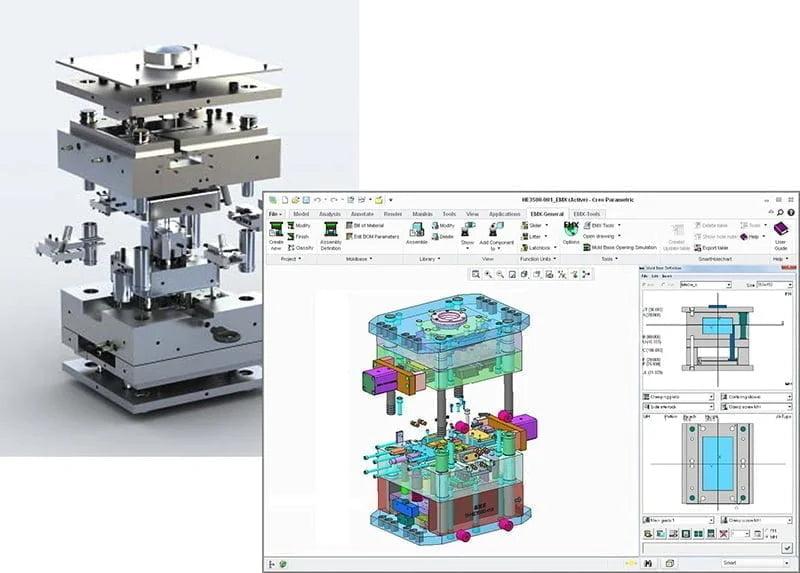

Creo EMX là gì trong thiết kế khuôn?

Creo Expert Moldbase Extension là công cụ hỗ trợ phát triển kết cấu cơ khí của bộ khuôn trong môi trường PTC Creo. EMX được xây dựng để đơn giản hóa những công việc thiết kế có tính lặp lại như lựa chọn mold plates, lắp standard components, tạo các lỗ tương ứng và phát hành tài liệu.

Trong quy trình thiết kế khuôn ép nhựa, sau khi xác định hình học sản phẩm, hướng mở khuôn, mặt phân khuôn và core/cavity, kỹ sư cần phát triển bộ khuôn hoàn chỉnh. Moldbase không chỉ là tập hợp các tấm thép mà còn bao gồm hệ thống dẫn hướng, đẩy sản phẩm, làm mát, cố định và nhiều bộ phận tiêu chuẩn.

EMX hỗ trợ xây dựng những thành phần này theo dữ liệu thiết kế liên kết với assembly. Khác với việc lắp từng chi tiết bằng CAD thông thường, EMX bổ sung công cụ chuyên dụng, templates và thư viện thành phần phục vụ mold tooling.

Để hiểu toàn bộ quy trình trước khi xây dựng moldbase, tham khảo Creo Mold Design là gì và quy trình thiết kế khuôn trong PTC Creo.

Creo Expert Moldbase Extension tự động hóa những công việc nào?

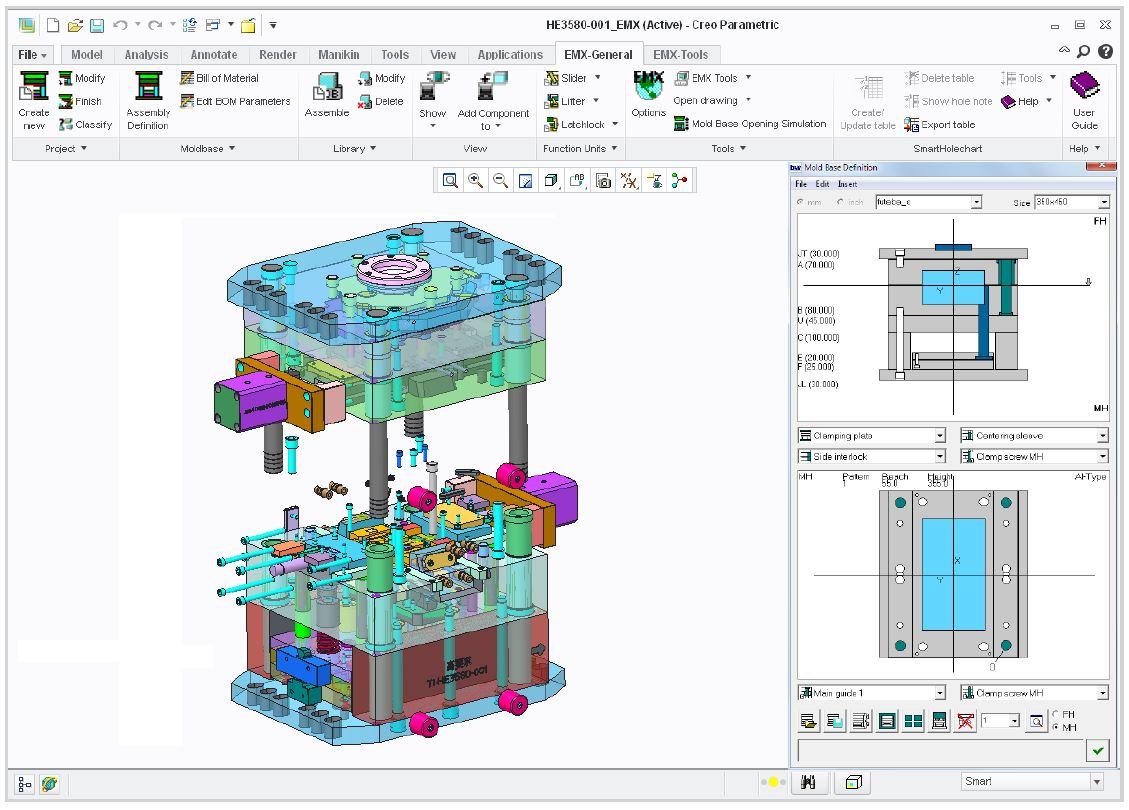

1. Thiết kế Moldbase bằng workflow 2D và tạo mô hình 3D

EMX cung cấp giao diện hướng quy trình 2D để người dùng lựa chọn và điều chỉnh cấu trúc moldbase trước khi tạo hoặc cập nhật mô hình lắp ráp 3D. Kỹ sư có thể xem xét bố trí các tấm khuôn, thành phần dẫn hướng và các chi tiết cơ khí trong một quy trình thiết kế chuyên dụng.

Cách tiếp cận này hữu ích đối với những đội ngũ đã quen với layout khuôn 2D nhưng cần dữ liệu 3D để kiểm tra cơ cấu, phối hợp thiết kế và chuẩn bị gia công.

2. Sử dụng thư viện Moldbase và linh kiện tiêu chuẩn

Theo PTC, EMX tích hợp thư viện linh kiện thông minh từ hơn 17 nhà cung cấp. Tùy thư viện được cài đặt và cấu hình, kỹ sư có thể lựa chọn thành phần từ các tiêu chuẩn hoặc catalog tương ứng thay vì phải dựng geometry lại từ đầu.

Những nhóm linh kiện thường gặp bao gồm mold plates, guide pins, guide bushings, ejector pins, screws, dowels, support pillars, locating rings, sprue bushings và thành phần cooling.

EMX cũng hỗ trợ thư viện thành phần tùy chỉnh để doanh nghiệp có thể chuẩn hóa các linh kiện hoặc mẫu thiết kế nội bộ. Cần kiểm tra phiên bản thư viện và mã sản phẩm thực tế của nhà cung cấp trước khi phát hành BOM.

3. Tự động lắp Ejector Pin và Guide Components

Hệ thống đẩy và dẫn hướng có thể chứa nhiều chi tiết lặp lại. EMX cung cấp công cụ hỗ trợ đặt chốt đẩy, thành phần dẫn hướng và các bộ phận liên quan trong moldbase assembly.

Đối với ejector pins, kỹ sư cần xem xét vị trí tiếp xúc sản phẩm, chiều dài, đường kính, khoảng hở, quan hệ với các tấm khuôn và khả năng chuyển động của hệ thống. Tự động đặt linh kiện không loại bỏ bước đánh giá cơ khí và thiết kế ejection.

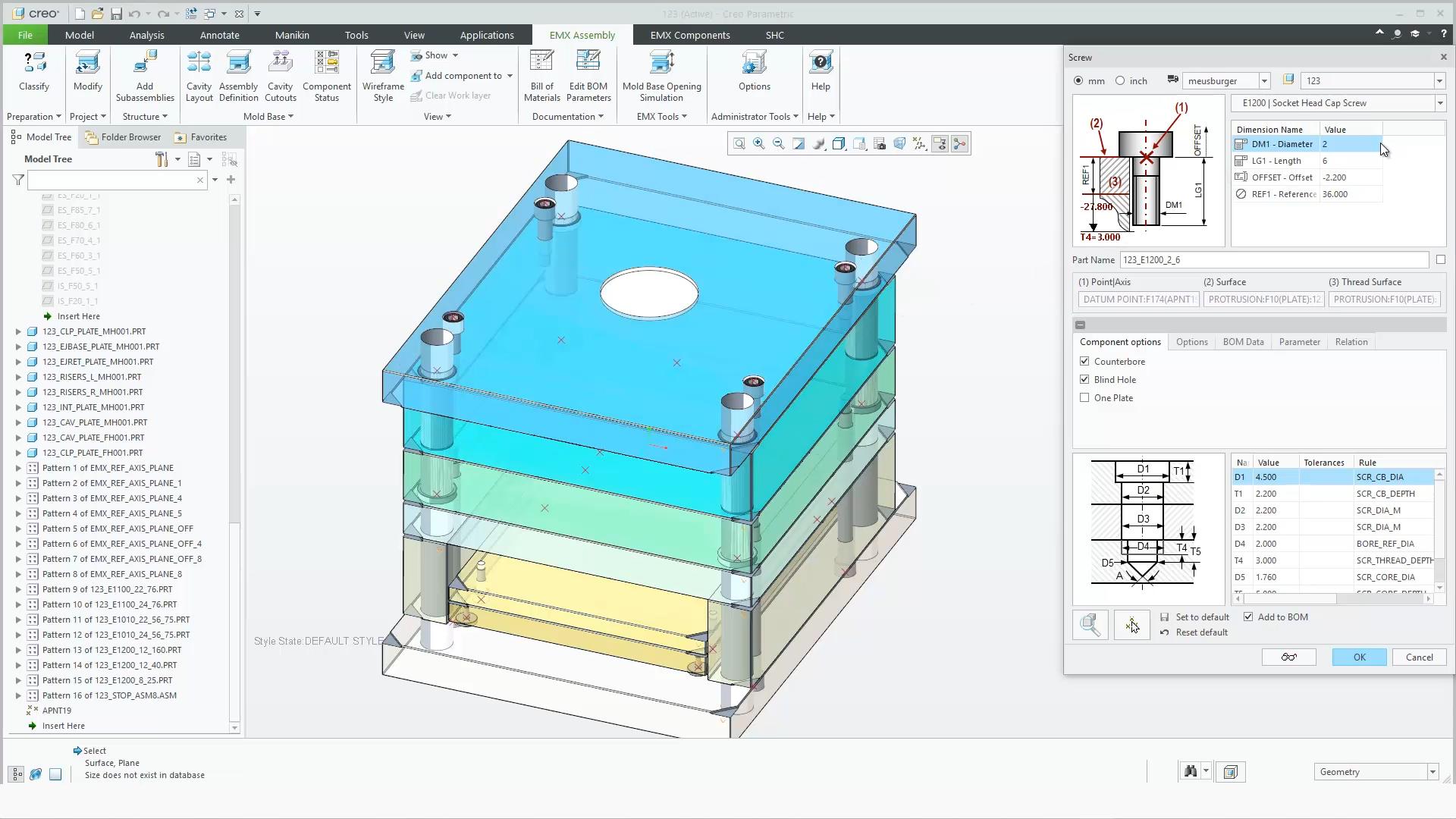

4. Tạo Clearance Holes, Tapped Holes và Counterbores

Khi bổ sung các chi tiết tiêu chuẩn, những tấm khuôn lân cận thường cần tạo lỗ thông, lỗ khoan, lỗ ren hoặc khoét bậc tương ứng. EMX hỗ trợ tự động tạo các đặc tính lỗ cần thiết theo thành phần đã đặt và cấu hình của thư viện.

Đây là một lợi ích quan trọng vì việc tạo thủ công từng lỗ trên nhiều tấm khuôn dễ phát sinh sai lệch vị trí hoặc thiếu sót khi có thay đổi layout.

5. Thiết kế và bố trí hệ thống Cooling

Trong moldbase, hệ thống làm mát có thể gồm các kênh nước, fittings, plugs và những thành phần kết nối khác. EMX cung cấp các công cụ thiết kế cooling circuits và hỗ trợ kiểm tra liên quan đến các tuyến làm mát theo khả năng của phiên bản phần mềm.

Việc tạo cooling geometry không đồng nghĩa đã xác nhận hiệu quả truyền nhiệt hoặc thời gian chu kỳ ép nhựa. Các yêu cầu phân tích nhiệt, dòng chảy và công nghệ ép cần được đánh giá bằng công cụ và phương pháp phù hợp.

6. Kiểm tra Interference và trình tự mở khuôn

PTC công bố khả năng kiểm tra giao thoa và mô phỏng trình tự mở khuôn trong EMX. Kỹ sư có thể dùng những chức năng này để đánh giá xung đột cơ khí giữa các thành phần trong phạm vi mô hình và chuyển động đã được thiết lập.

Tuy nhiên, kiểm tra giao thoa trên CAD không thay thế đánh giá dung sai lắp ráp, độ võng, lực đẩy, nhiệt độ vận hành và kiểm chứng thực tế của bộ khuôn.

7. Tạo bản vẽ kỹ thuật và BOM

EMX hỗ trợ tạo các bản vẽ lắp, bản vẽ chi tiết và Bill of Materials từ dữ liệu moldbase. Tính liên kết với assembly có thể giúp những cập nhật thiết kế được phản ánh vào tài liệu tương ứng, tùy thiết lập và khả năng của phiên bản.

Trước khi chuyển dữ liệu sang sản xuất, kỹ sư vẫn cần rà soát quy cách linh kiện, vật liệu, số lượng, ký hiệu bản vẽ, dung sai và yêu cầu gia công.

Quy trình thiết kế Moldbase bằng Creo EMX

Quy trình sau được xây dựng theo hướng dẫn chính thức của PTC. Tên lệnh cụ thể có thể khác giữa các phiên bản EMX và Creo Parametric.

Bước 1. Chuẩn bị Cavity Insert Assembly

Bắt đầu với dữ liệu core/cavity hoặc cavity insert assembly đã được phát triển. Phân loại các thành phần và xác định những bề mặt tham chiếu cần thiết cho quá trình lắp khuôn, trim ejector hoặc bố trí cơ cấu.

Bước 2. Tạo EMX Project

Trong môi trường EMX, tạo dự án mới và thiết lập các thông tin quản lý phù hợp. EMX làm việc trên cấu trúc assembly của moldbase.

Bước 3. Xây dựng Assembly Structure

Thiết lập các subassemblies và tổ chức những thành phần của bộ khuôn theo quy trình kỹ thuật của doanh nghiệp. Một cấu trúc rõ ràng giúp quản lý tốt hơn các cụm tấm khuôn, hệ thống đẩy, cooling và những chi tiết tiêu chuẩn.

Bước 4. Thiết lập Cavity Layout và Moldbase Definition

Xác định cách bố trí cavity inserts, số lượng lòng khuôn và những kích thước moldbase phù hợp. Sử dụng công cụ Mold Base Definition để lựa chọn hoặc điều chỉnh các tấm khuôn và thành phần liên quan.

Bước 5. Lắp các linh kiện tiêu chuẩn

Bổ sung guide components, screws, ejector pins, locating rings, support pillars và các thành phần khác. Sử dụng công cụ preview và thư viện để kiểm tra kích thước, vị trí, hướng lắp trước khi chấp nhận.

Bước 6. Thiết kế hệ thống làm mát

Phát triển waterlines, cooling fittings và những thành phần kết nối theo cấu hình khuôn. Kiểm tra vị trí tương quan với ejector pins, screws, core/cavity inserts và những thành phần cơ khí khác.

Bước 7. Kiểm tra và hoàn thiện assembly

Thực hiện các phép kiểm tra phù hợp, bao gồm giao thoa, trình tự mở khuôn và trạng thái của các component. Xem xét những khu vực có nguy cơ xung đột hoặc khó lắp ráp trước khi hoàn thiện thiết kế.

Bước 8. Tạo bản vẽ, BOM và dữ liệu chế tạo

Chuẩn bị danh mục linh kiện, bản vẽ và các dữ liệu cần thiết cho quá trình mua hàng, gia công CNC, lắp ráp và kiểm tra bộ khuôn. Tùy quy trình nội bộ, có thể cần bổ sung PMI, hole chart hoặc những biểu mẫu sản xuất khác.

Creo EMX khác Creo Tool Design và Creo Mold Analysis thế nào?

EMX không phải công cụ thay thế toàn bộ quá trình thiết kế sản phẩm, phân khuôn, mô phỏng ép nhựa hoặc lập trình CNC. Vai trò nổi bật của EMX là tự động hóa kết cấu và các thành phần của bộ khuôn.

Doanh nghiệp có thể tham khảo giải pháp phần mềm Creo Mold để lựa chọn công cụ phù hợp với từng giai đoạn của quy trình khuôn mẫu.

Ví dụ ứng dụng: Thiết kế khuôn nhiều lòng sản phẩm nhựa kỹ thuật

Giả sử một nhóm kỹ sư phát triển bộ khuôn ép nhựa nhiều lòng cho một chi tiết vỏ điện tử. Đây là tình huống minh họa workflow, không phải case study đã triển khai cho khách hàng.

Đội kỹ thuật đã hoàn thành sản phẩm CAD và các cavity inserts, sau đó cần lựa chọn bộ khuôn, bố trí các cụm cavity, lắp guide pins, ejector pins, screws, cooling fittings và tạo bản vẽ chế tạo.

Với cách làm CAD thủ công, nhiều chi tiết và lỗ liên quan cần được tạo hoặc cập nhật riêng. Trong EMX, kỹ sư có thể lựa chọn moldbase theo thư viện, thiết lập bố trí các insert, đặt linh kiện tiêu chuẩn và sử dụng những công cụ tự động hóa liên quan.

Giá trị thực tế nằm ở khả năng chuẩn hóa các thao tác và duy trì mối liên hệ giữa các thành phần. Tuy nhiên, vị trí hệ thống đẩy, cooling, kết cấu chịu lực và tính phù hợp của moldbase vẫn cần chuyên gia khuôn kiểm tra.

Ưu điểm và giới hạn khi sử dụng Creo EMX

Những lợi ích đáng quan tâm

• Hạn chế thao tác lặp lại trong quá trình xây dựng moldbase.
• Tận dụng thư viện linh kiện tiêu chuẩn và templates thiết kế.
• Hỗ trợ duy trì liên kết giữa assembly, thành phần và tài liệu kỹ thuật.
• Tăng tính nhất quán trong workflow giữa các mold designers.
• Hỗ trợ phát hiện một số vấn đề giao thoa cơ khí trước sản xuất.

Những giới hạn cần đánh giá

• Không tự quyết định toàn bộ phương án thiết kế khuôn tối ưu.
• Không thay thế phân tích ép phun, nhiệt hoặc các bài toán kỹ thuật chuyên sâu.
• Thư viện linh kiện phải được kiểm tra theo tiêu chuẩn và nhà cung cấp thực tế.
• Những khuôn không tiêu chuẩn có thể cần bổ sung thao tác và components tùy chỉnh.
• Chi phí bản quyền, điều kiện sử dụng và khả năng tương thích phụ thuộc vào cấu hình sản phẩm.

Khi nào doanh nghiệp nên sử dụng Creo EMX?

EMX đặc biệt phù hợp khi doanh nghiệp có quy trình phát triển khuôn lặp lại, sử dụng nhiều thành phần tiêu chuẩn, quản lý nhiều assembly hoặc cần phát hành tài liệu kỹ thuật đồng bộ. Đội ngũ thiết kế cũng có thể cân nhắc EMX khi muốn chuẩn hóa phương pháp làm việc và giảm phụ thuộc vào các thao tác CAD thủ công.

Ngược lại, nếu doanh nghiệp chỉ thiết kế sản phẩm 3D hoặc hiếm khi phát triển moldbase, việc bổ sung EMX có thể chưa phải ưu tiên đầu tư. Trong trường hợp này, nên đánh giá nhu cầu cụ thể trước khi lựa chọn module.

5 lỗi thường gặp khi tự động hóa thiết kế Moldbase

1. Chọn moldbase quá sớm: Core/cavity hoặc cavity layout chưa ổn định dẫn đến phải thay đổi nhiều thành phần phía sau.
2. Không kiểm tra standard component: Mã linh kiện, kích thước hoặc phiên bản catalog không phù hợp với nguồn cung thực tế.
3. Bỏ qua interference checking: Các linh kiện, lỗ gia công hoặc hệ thống cooling có nguy cơ giao thoa.
4. Không chuẩn hóa cấu trúc assembly: Gây khó khăn khi quản lý bản vẽ, thay đổi và dữ liệu BOM.
5. Quá phụ thuộc vào tự động hóa: Không đánh giá đầy đủ lực đẩy, bố trí cooling, khả năng gia công, lắp ráp và bảo trì bộ khuôn.

Creo EMX trong quy trình CAD – Mold Design – CAM – CNC

Workflow điển hình có thể được tổ chức theo trình tự: thiết kế sản phẩm 3D → kiểm tra Draft và moldability → phân khuôn và phát triển core/cavity → tạo moldbase bằng EMX → bố trí thành phần đẩy và cooling → kiểm tra assembly → phát hành bản vẽ/BOM → lập trình CNC → chế tạo và lắp thử.

Các bộ phận thiết kế và gia công cần thống nhất dữ liệu hình học, mã linh kiện và phiên bản mô hình. Tính liên kết của môi trường Creo có thể hỗ trợ quá trình cập nhật, nhưng sau mỗi thay đổi kỹ thuật vẫn cần kiểm tra lại những dữ liệu liên quan trước khi phát hành sản xuất.

Câu hỏi thường gặp về Creo EMX

1. Creo EMX là gì?

Creo EMX là phần mở rộng Expert Moldbase Extension của PTC, hỗ trợ thiết kế và tự động hóa các thành phần của moldbase trong Creo.

2. Creo EMX có tự động tạo moldbase 3D không?

Có. EMX hỗ trợ workflow bố trí 2D và tạo hoặc cập nhật moldbase assembly 3D theo cấu hình thiết kế.

3. Creo EMX có thư viện linh kiện tiêu chuẩn không?

Có. PTC công bố thư viện thông minh từ hơn 17 nhà cung cấp, đồng thời hỗ trợ các thành phần tùy chỉnh theo cấu hình.

4. EMX có tạo lỗ tương ứng khi lắp linh kiện không?

Có. EMX hỗ trợ tự động tạo một số clearance holes, tapped holes, counterbores và những đặc tính liên quan đến linh kiện.

5. EMX có hỗ trợ thiết kế Cooling và Ejector không?

Có. EMX cung cấp các công cụ bố trí ejector pins và thành phần hệ thống cooling, nhưng thiết kế vẫn cần được kiểm tra theo yêu cầu kỹ thuật.

6. Creo EMX có tự động tạo BOM không?

Có. EMX hỗ trợ tạo BOM và bản vẽ liên kết với moldbase assembly. Các thông tin phát hành phải được kỹ sư rà soát.

7. Creo EMX có thay thế Creo Tool Design không?

Không. Tool Design tập trung phát triển hình học khuôn và core/cavity, trong khi EMX chuyên về moldbase và những linh kiện cơ khí liên quan.

8. Có cần mua bản quyền Creo EMX riêng không?

EMX là phần mở rộng có điều kiện cấp phép riêng hoặc có thể thuộc một số gói Creo phù hợp. Cần xác nhận entitlement và cấu hình thực tế trước khi triển khai.

Kết luận: Creo EMX giúp chuẩn hóa và tự động hóa Moldbase Design

Creo Expert Moldbase Extension là công cụ chuyên dụng dành cho các đội ngũ thiết kế khuôn muốn giảm thao tác lặp lại và phát triển moldbase trên dữ liệu CAD liên kết. Từ lựa chọn tấm khuôn, lắp linh kiện tiêu chuẩn, hệ thống đẩy và làm mát đến kiểm tra và chuẩn bị BOM, EMX hỗ trợ tổ chức workflow thiết kế khuôn bài bản hơn.

Để lựa chọn giải pháp phù hợp, doanh nghiệp nên đánh giá loại khuôn đang phát triển, mức độ tiêu chuẩn hóa, số lượng dự án, khả năng tái sử dụng thư viện và yêu cầu phối hợp giữa các bộ phận CAD/CAM/CNC.

Nguồn kỹ thuật: PTC Creo Expert Moldbase Extension và PTC EMX Workflow Documentation.
