CAD/CAM tích hợp là gì? CAD/CAM tích hợp là phương pháp kết nối thiết kế có sự hỗ trợ của máy tính (Computer-Aided Design – CAD) với lập trình gia công có sự hỗ trợ của máy tính (Computer-Aided Manufacturing – CAM) trong một môi trường phần mềm hoặc quy trình dữ liệu có tính liên kết. Thay vì liên tục xuất và nhập mô hình giữa các hệ thống tách biệt, kỹ sư có thể sử dụng dữ liệu thiết kế làm cơ sở xây dựng quy trình gia công, tạo Toolpath, mô phỏng bóc tách vật liệu và xuất chương trình NC cho máy CNC.

Giá trị quan trọng nhất không chỉ là giảm thao tác chuyển đổi file mà còn nằm ở khả năng quản lý mối quan hệ giữa geometry CAD và dữ liệu CAM. Khi sản phẩm thay đổi, các đối tượng gia công có liên kết có thể được cập nhật hoặc tái tạo theo mô hình mới, sau đó được kiểm tra và xác nhận trước khi đưa xuống máy. Đây là nền tảng giúp doanh nghiệp cải thiện việc phối hợp giữa bộ phận thiết kế và sản xuất.

CAD/CAM tích hợp là gì trong thiết kế và gia công cơ khí?

CAD/CAM tích hợp là mô hình làm việc trong đó dữ liệu CAD và hoạt động CAM được kết nối chặt chẽ, cho phép kỹ sư phát triển thiết kế sản phẩm và chuẩn bị gia công dựa trên một nguồn hình học nhất quán. Mức độ tích hợp có thể khác nhau giữa các phần mềm, từ trao đổi dữ liệu có kiểm soát đến khả năng liên kết tham số trực tiếp.

Trong quy trình này, CAD được sử dụng để xây dựng chi tiết 3D, assembly và bản vẽ kỹ thuật. CAM tiếp nhận hình học liên quan để thiết lập phôi, máy, dao cắt, chế độ cắt và chiến lược Toolpath. Sau khi kiểm tra đường chạy dao, kỹ sư sử dụng Post Processor phù hợp để tạo chương trình NC.

Một giải pháp tích hợp tốt cần duy trì được tính nhất quán giữa mô hình thiết kế và dữ liệu sản xuất, đồng thời hỗ trợ quản lý các thay đổi kỹ thuật. Đây là lý do CAD/CAM Integration có giá trị đối với doanh nghiệp sản xuất cơ khí chính xác, khuôn mẫu và linh kiện công nghiệp.

CAD và CAM khác nhau như thế nào?

CAD và CAM không thay thế cho nhau. CAD mô tả hình học và ý đồ thiết kế, còn CAM chuyển các yêu cầu gia công thành những chuyển động dao và dữ liệu điều khiển máy phù hợp.

Khi được tích hợp, hai môi trường này có thể chia sẻ dữ liệu hiệu quả hơn và giảm sự phụ thuộc vào các bước trao đổi mô hình thủ công.

CAD/CAM tích hợp hoạt động như thế nào?

1. Thiết kế mô hình CAD 3D

Kỹ sư tạo mô hình sản phẩm bằng các công cụ thiết kế tham số, bao gồm kích thước, ràng buộc hình học, lỗ, rãnh, bề mặt và các feature cần thiết. Dữ liệu CAD là cơ sở để phát triển quy trình gia công.

2. Chuẩn bị Manufacturing Model

Trong môi trường CAM, kỹ sư lựa chọn mô hình gia công, xác định phôi, hệ tọa độ, hướng gá, thiết bị và những vùng cần bóc tách vật liệu. Việc xác định chuẩn gá và hệ tọa độ phải phù hợp với điều kiện máy thực tế.

3. Thiết lập nguyên công và Toolpath

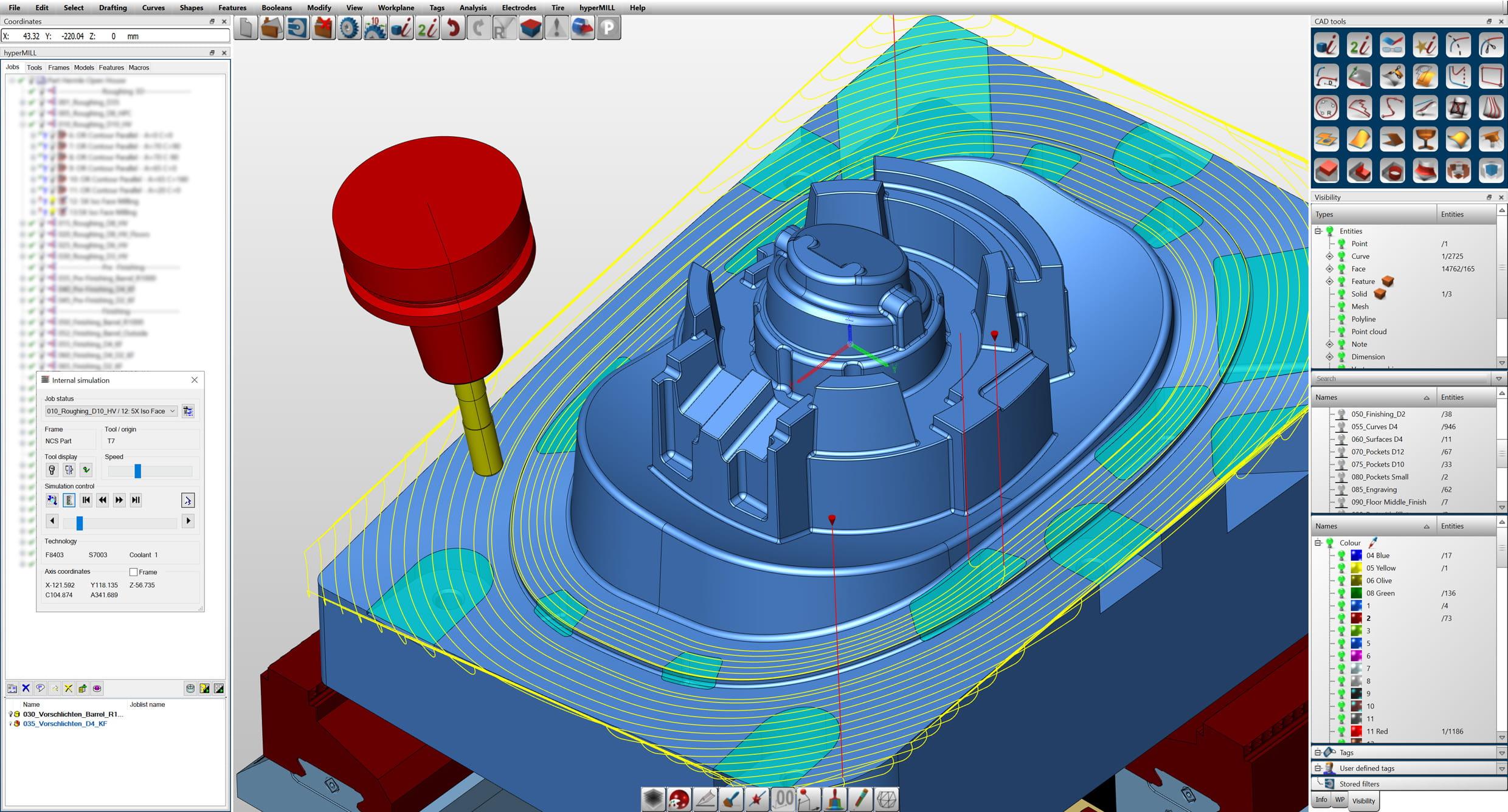

Kỹ sư lựa chọn chiến lược gia công như Facing, Pocket Milling, Roughing, Finishing, Drilling hoặc các phương pháp đa trục phù hợp. Phần mềm CAM tính toán đường chạy dao dựa trên geometry và các thông số được thiết lập.

4. Mô phỏng và kiểm tra

Trước khi xuất chương trình, kỹ sư cần mô phỏng quá trình bóc tách vật liệu, kiểm tra lượng dư và đánh giá các nguy cơ va chạm trong phạm vi công cụ mô phỏng được cấp phép. Việc kiểm tra máy thực tế vẫn cần thực hiện theo quy trình an toàn của doanh nghiệp.

5. Post Processing

Post Processor chuyển dữ liệu đường chạy dao thành chương trình NC phù hợp với bộ điều khiển và cấu hình máy CNC. Chương trình sau khi xuất cần được xác nhận về tọa độ, chuyển động, dụng cụ, mã lệnh và các yêu cầu an toàn trước khi vận hành.

6. Quản lý thay đổi thiết kế

Khi mô hình CAD thay đổi, các tham chiếu CAM có tính liên kết có thể phản ánh thay đổi đó. Kỹ sư cần kiểm tra những nguyên công bị ảnh hưởng, tái tạo Toolpath nếu cần, chạy lại mô phỏng và xuất chương trình NC mới đã được phê duyệt.

7 lợi ích của CAD/CAM tích hợp đối với doanh nghiệp

1. Hạn chế lỗi khi chuyển đổi dữ liệu CAD sang CAM

Việc sử dụng mô hình CAD gốc trong môi trường CAM phù hợp có thể giảm nhu cầu chuyển đổi qua các định dạng trung gian như STEP hoặc IGES. Điều này giúp hạn chế một số vấn đề liên quan đến sai khác geometry, thiếu bề mặt hoặc mất liên kết tham số.

2. Hỗ trợ cập nhật Toolpath khi thiết kế thay đổi

Trong hệ thống có tính liên kết CAD/CAM, thay đổi geometry có thể được truyền tới các đối tượng gia công phụ thuộc. Tuy nhiên, đường chạy dao không nên được xem là tự động hợp lệ trong mọi trường hợp; kỹ sư vẫn phải kiểm tra, tái tạo và xác nhận kết quả.

3. Tăng tính nhất quán giữa thiết kế và sản xuất

Khi nhóm CAD và CAM làm việc trên dữ liệu liên kết, nguy cơ sử dụng nhầm phiên bản mô hình có thể được giảm nếu doanh nghiệp triển khai thêm quy trình quản lý revision và phê duyệt thay đổi phù hợp.

4. Giảm thao tác lặp lại trong lập trình CNC

Kỹ sư có thể tận dụng các dữ liệu và thiết lập gia công đã xây dựng, thay vì luôn phải tạo lại toàn bộ từ đầu. Mức độ tái sử dụng phụ thuộc vào loại chi tiết, chiến lược gia công và khả năng của phần mềm.

5. Hỗ trợ kiểm tra khả năng gia công sớm hơn

Việc tiếp cận geometry thiết kế và công cụ CAM trong một quy trình giúp kỹ sư công nghệ sớm nhận diện các vùng khó tiếp cận dao, hốc sâu, bán kính góc nhỏ hoặc yêu cầu gá đặt phức tạp.

6. Cải thiện phối hợp giữa bộ phận CAD, CAM và CNC

Thông tin về mô hình, nguyên công và thay đổi kỹ thuật có thể được trao đổi theo một quy trình thống nhất hơn. Điều này đặc biệt hữu ích khi doanh nghiệp có nhiều kỹ sư thiết kế, lập trình và vận hành máy.

7. Tạo nền tảng mở rộng quy trình sản xuất số

CAD/CAM Integration là một thành phần quan trọng trong quá trình số hóa kỹ thuật sản xuất. Khi kết hợp với quản lý dữ liệu sản phẩm, quy trình phê duyệt và hệ thống quản lý sản xuất, doanh nghiệp có thể cải thiện khả năng truy xuất dữ liệu từ thiết kế đến gia công.

So sánh CAD/CAM tích hợp và CAD/CAM tách rời

CAD/CAM tích hợp không phải lúc nào cũng là lựa chọn tối ưu cho mọi doanh nghiệp. Nếu một hệ thống CAM chuyên dụng đang đáp ứng tốt yêu cầu máy móc và doanh nghiệp đã có quy trình quản lý dữ liệu hiệu quả, việc thay thế toàn bộ nền tảng cần được đánh giá về chi phí chuyển đổi và năng lực kỹ thuật.

PTC Creo hỗ trợ CAD/CAM tích hợp như thế nào?

PTC Creo cung cấp nền tảng thiết kế CAD 3D tham số cùng các khả năng mở rộng phục vụ kỹ thuật sản xuất. Những giải pháp CAM phù hợp cho phép kỹ sư xây dựng nguyên công gia công trực tiếp từ mô hình Creo và duy trì tính liên kết với dữ liệu thiết kế.

Creo Parametric – Nền tảng thiết kế CAD

Creo Parametric hỗ trợ xây dựng mô hình 3D dựa trên feature, kích thước và ràng buộc tham số. Những thông tin này giúp kỹ sư quản lý thay đổi hình học và tạo cơ sở cho các công đoạn kỹ thuật tiếp theo.

Creo CAM – Lập trình gia công CNC

Creo CAM cung cấp các khả năng lập trình gia công trong hệ sinh thái Creo. Tùy cấu hình được cấp phép, doanh nghiệp có thể triển khai các phương pháp phay, tiện, gia công lỗ, cắt dây hoặc gia công đa trục phù hợp.

Associative CAD/CAM – Liên kết mô hình và nguyên công

Trong môi trường Creo có hỗ trợ tính liên kết CAD/CAM, các tham chiếu hình học phục vụ gia công có thể được cập nhật theo thay đổi của mô hình thiết kế. Điều này hỗ trợ kỹ sư xác định những nguyên công cần kiểm tra lại thay vì chỉ làm việc với một bản sao geometry độc lập.

NC Simulation và Post Processor

Các giải pháp gia công phù hợp trong Creo có thể hỗ trợ mô phỏng bóc tách vật liệu, kiểm tra điều kiện gia công và tạo dữ liệu NC thông qua Post Processor. Mức độ mô phỏng và khả năng xuất chương trình phụ thuộc vào extension, máy và cấu hình triển khai.

Doanh nghiệp có thể tham khảo Creo Production Machining Extension và Creo Machining Suite để đối chiếu phạm vi chức năng.

Ví dụ thực tế về workflow CAD/CAM tích hợp trong gia công khuôn

Giả sử một doanh nghiệp đang phát triển khuôn ép nhựa. Bộ phận thiết kế xây dựng hình học Core và Cavity, sau đó bộ phận CAM tạo các nguyên công gia công thô, bán tinh và tinh dựa trên geometry khuôn.

Trong quá trình kiểm tra, kỹ sư thiết kế điều chỉnh bán kính bo góc của một vùng cavity. Nếu dữ liệu CAM có tính liên kết với mô hình CAD, kỹ sư gia công có thể cập nhật các tham chiếu bị ảnh hưởng, tái tạo Toolpath và mô phỏng lại vùng gia công thay vì bắt đầu hoàn toàn từ một mô hình nhập mới.

Trước khi xuất NC, đội ngũ CAM vẫn cần xác nhận dao cắt, lượng dư, chiều sâu, bước tiến, gá đặt và khả năng va chạm. Chương trình sau Post Processing phải được kiểm tra phù hợp với máy CNC thực tế.

Đối với doanh nghiệp khuôn mẫu, có thể kết hợp quy trình này với thiết kế khuôn trong Creo Mold Design để xây dựng chuỗi công việc từ hình học sản phẩm đến chế tạo tooling.

Những sai lầm doanh nghiệp thường gặp khi triển khai CAD/CAM

• Cho rằng tích hợp CAD/CAM đồng nghĩa mọi Toolpath sẽ tự động đúng sau khi thay đổi thiết kế.
• Không quản lý revision và trạng thái phê duyệt giữa bộ phận CAD và CAM.
• Chỉ đánh giá giao diện phần mềm mà bỏ qua Post Processor và cấu hình máy CNC.
• Không kiểm tra khả năng mô phỏng gá đặt, dao và holder theo yêu cầu thực tế.
• Không chuẩn hóa thư viện dao, thông số công nghệ và quy trình lập trình.
• Không xác định trước nhu cầu gia công 3 trục, 3+2 hoặc 5 trục.

Khi nào nên lựa chọn giải pháp CAD/CAM tích hợp?

Giải pháp CAD/CAM tích hợp đặc biệt đáng cân nhắc khi doanh nghiệp thường xuyên thay đổi thiết kế, có nhiều vòng điều chỉnh sản phẩm, gia công khuôn mẫu phức tạp hoặc cần phối hợp chặt chẽ giữa kỹ sư thiết kế và lập trình CNC.

Ngược lại, với những quy trình gia công đơn giản, sản phẩm ít thay đổi hoặc hệ thống CAD/CAM tách rời đang vận hành ổn định, doanh nghiệp nên đánh giá kỹ lợi ích triển khai so với chi phí đào tạo, license, dữ liệu và chuyển đổi quy trình.

5 tiêu chí lựa chọn phần mềm CAD/CAM cho doanh nghiệp

1. Khả năng liên kết dữ liệu: Kiểm tra mô hình CAD và các tham chiếu CAM có duy trì tính associative hay không.
2. Năng lực gia công: Đối chiếu loại nguyên công, số trục và đặc điểm chi tiết với nhu cầu sản xuất.
3. Post Processor: Xác nhận khả năng tạo NC cho bộ điều khiển và cấu hình máy thực tế.
4. Mô phỏng và kiểm tra: Đánh giá mức độ kiểm tra bóc tách vật liệu, va chạm và các yêu cầu an toàn.
5. Triển khai và chi phí sở hữu: Xem xét license, đào tạo, thư viện dao, bảo trì, nâng cấp và hỗ trợ kỹ thuật.

Doanh nghiệp cũng cần xác định liệu hệ thống có phù hợp với quy trình quản lý dữ liệu sản phẩm hiện tại hay không, đặc biệt khi nhiều nhóm kỹ thuật cùng sử dụng một mô hình thiết kế.

FAQ – Câu hỏi thường gặp về CAD/CAM tích hợp

CAD/CAM tích hợp là gì?

CAD/CAM tích hợp là cách kết nối dữ liệu thiết kế CAD với lập trình gia công CAM trong một môi trường hoặc quy trình có tính liên kết, hỗ trợ sử dụng và cập nhật dữ liệu hình học nhất quán.

CAD/CAM tích hợp có khác CAD/CAM tách rời không?

Có. Khác biệt chính nằm ở mức độ liên kết dữ liệu, khả năng cập nhật khi thiết kế thay đổi và số bước trao đổi mô hình giữa các hệ thống.

CAD/CAM tích hợp có tự động tạo G-code không?

CAM có thể tạo chương trình NC thông qua Post Processor phù hợp, nhưng kỹ sư vẫn cần thiết lập nguyên công, kiểm tra đường chạy dao và xác nhận chương trình trước khi chạy máy.

Khi sửa mô hình CAD, Toolpath có tự cập nhật không?

Các đối tượng CAM có liên kết có thể nhận thay đổi từ CAD, nhưng kỹ sư vẫn cần tái tạo, kiểm tra và xác nhận Toolpath tùy mức độ thay đổi.

CAD/CAM tích hợp có phù hợp với gia công khuôn không?

Có. Quy trình liên kết giúp hỗ trợ cập nhật dữ liệu giữa thiết kế Core/Cavity và lập trình gia công khuôn, đặc biệt khi geometry thay đổi nhiều lần.

PTC Creo có hỗ trợ CAD/CAM tích hợp không?

Có. PTC Creo cung cấp nền tảng CAD và các giải pháp CAM mở rộng hỗ trợ lập trình CNC trên dữ liệu thiết kế liên kết, tùy gói chức năng được cấp phép.

Doanh nghiệp có cần mua mọi extension Creo không?

Không nhất thiết. Cấu hình phù hợp phụ thuộc vào loại máy, phương pháp gia công, số người dùng và yêu cầu kỹ thuật. Cần xác nhận phạm vi license trước khi mua.

CAD/CAM tích hợp có thay thế kỹ sư lập trình CNC không?

Không. Phần mềm hỗ trợ tính toán và tự động hóa một số thao tác, nhưng kỹ sư vẫn chịu trách nhiệm lựa chọn chiến lược, kiểm tra kết quả và bảo đảm an toàn gia công.
