G0, G1, G2, G3 Continuity là gì trong thiết kế bề mặt?

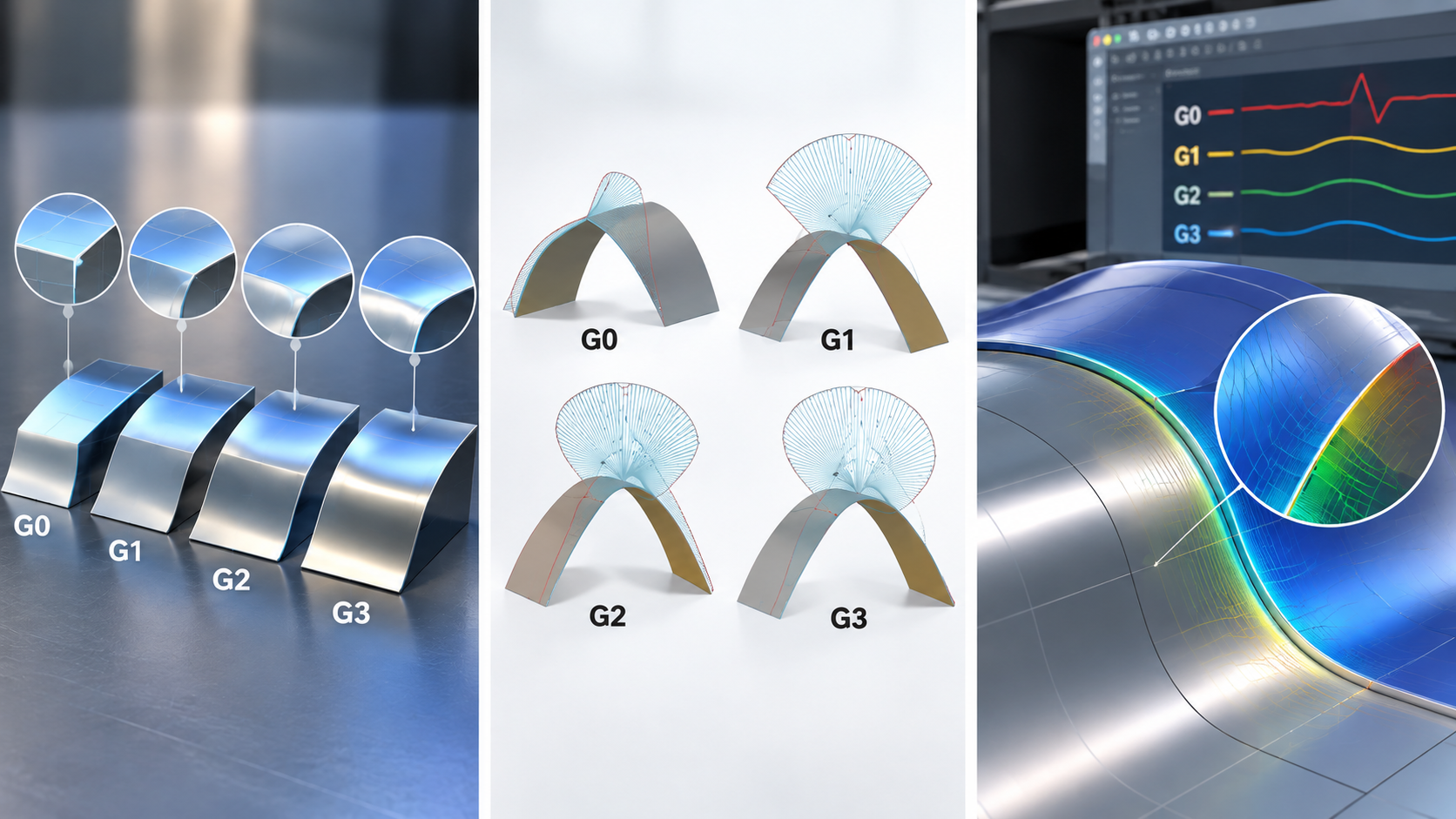

G0 G1 G2 G3 Continuity là các mức liên tục hình học được sử dụng để mô tả cách hai đường cong hoặc hai bề mặt kết nối với nhau. Trong thiết kế bề mặt, đặc biệt với các sản phẩm có yêu cầu cao về kiểu dáng và chất lượng bề mặt, việc hai surface chỉ chạm nhau chưa đủ. Kỹ sư còn cần kiểm soát hướng tiếp tuyến, độ cong và sự thay đổi của độ cong tại vùng nối.

Trong PTC Creo Style, các mức continuity được phân loại từ G0 – Position, G1 – Tangent, G2 – Curvature đến G3 – Acceleration. Mỗi cấp độ bổ sung thêm điều kiện hình học tại biên kết nối giữa các surface.

Hiểu đúng các cấp độ này giúp kỹ sư lựa chọn mức continuity phù hợp thay vì cố gắng áp dụng G2 hoặc G3 cho mọi bề mặt, đồng thời hỗ trợ kiểm soát chất lượng hình học trong quá trình phát triển sản phẩm.

Surface Continuity là gì?

Surface Continuity mô tả mức độ liên tục tại vùng mà hai bề mặt gặp nhau. Tùy yêu cầu thiết kế, hai bề mặt có thể chỉ cần chung một biên hoặc phải duy trì thêm tiếp tuyến, curvature và mức thay đổi curvature.

Trong PTC Creo, bốn mức chính có thể được hiểu theo thứ tự:

G0 Position → G1 Tangent → G2 Curvature → G3 Acceleration

Mức continuity càng cao thì càng có nhiều điều kiện hình học cần được duy trì tại boundary. Tuy nhiên, điều đó không có nghĩa G3 luôn là lựa chọn tốt nhất. Mức phù hợp phụ thuộc vào chức năng, hình dáng, khả năng kiểm soát geometry và yêu cầu chất lượng của từng vùng trên sản phẩm.

PTC Creo Parametric hỗ trợ cả solid modeling và surface modeling cho các sản phẩm có geometry phức tạp. Doanh nghiệp có thể tìm hiểu thêm về PTC Creo Parametric và các công cụ thiết kế bề mặt trong hệ sinh thái Creo.

G0 Continuity – Position Continuity là gì?

G0 Continuity, hay Position Continuity, là mức liên tục cơ bản. Hai bề mặt có chung một boundary nhưng không bắt buộc phải có cùng hướng tiếp tuyến hoặc curvature tại boundary đó.

Nói đơn giản, hai surface đã gặp nhau về vị trí nhưng vẫn có thể tạo ra một sự thay đổi hướng rõ rệt tại vùng nối.

Có thể hình dung:

G0 = cùng vị trí tại boundary

Đặc điểm của G0

• Hai surface có chung boundary.
• Không yêu cầu tangent giống nhau.
• Không yêu cầu curvature giống nhau.
• Có thể xuất hiện sự thay đổi hướng rõ rệt tại vùng nối.

G0 phù hợp khi thiết kế chủ ý cần một cạnh hoặc sự chuyển tiếp hình học không cần mượt về tiếp tuyến.

G1 Continuity – Tangent Continuity là gì?

G1 Continuity là Tangent Continuity. Ngoài việc gặp nhau tại boundary, hai bề mặt còn phải tangent với nhau tại mọi điểm dọc theo biên chung.

Có thể hiểu:

G1 = G0 + liên tục hướng tiếp tuyến

Khi đạt G1, sự thay đổi hướng giữa hai bề mặt được kiểm soát tốt hơn so với G0. Tuy nhiên, G1 chưa yêu cầu curvature của hai bề mặt phải bằng nhau.

G1 thường được sử dụng khi nào?

Tangent continuity phù hợp với nhiều transition surface, fillet hoặc vùng chuyển tiếp mà yêu cầu chính là tránh sự thay đổi đột ngột về hướng tại đường nối.

Tuy nhiên, với những sản phẩm có yêu cầu cao về phản xạ ánh sáng và surface quality, chỉ đạt G1 có thể chưa đủ.

G2 Continuity – Curvature Continuity là gì?

G2 Continuity là Curvature Continuity. Theo định nghĩa của PTC, hai surface đạt G2 khi chúng liên tục tangent qua boundary và chia sẻ curvature dọc theo boundary chung.

Có thể hình dung:

G2 = G1 + liên tục curvature

Đây là khác biệt quan trọng giữa G1 và G2. Với G1, hướng tiếp tuyến được duy trì nhưng curvature vẫn có thể thay đổi tại vùng nối. Với G2, curvature tại boundary cũng được kiểm soát.

Vì sao G2 quan trọng trong thiết kế bề mặt?

Curvature continuity đặc biệt hữu ích khi kỹ sư cần một transition mượt hơn giữa các surface. Điều này thường được quan tâm trên những vùng có yêu cầu cao về hình dáng hoặc chất lượng bề mặt.

• Vỏ sản phẩm có hình dáng phức tạp.
• Housing và enclosure.
• Bề mặt ngoại thất sản phẩm.
• Consumer products.
• Các chi tiết có transition surface quan trọng.
• Industrial design.

G3 Continuity – Acceleration Continuity là gì?

G3 Continuity được PTC gọi là Acceleration Continuity. Ở cấp độ này, hai surface liên tục tangent, chia sẻ curvature tại boundary và đồng thời duy trì cùng mức thay đổi curvature.

Có thể hiểu theo dạng đơn giản:

G3 = G2 + liên tục mức thay đổi curvature

G3 là yêu cầu cao hơn G2 và hữu ích khi cần kiểm soát sự chuyển tiếp của curvature một cách tinh tế hơn.

Trong Creo Style, G3 Surface Acceleration chỉ khả dụng trong những điều kiện geometry nhất định, chẳng hạn khi boundary có neighboring surface và các surface thuộc loại phù hợp với constraint này.

So sánh G0, G1, G2 và G3 Continuity

Khác biệt quan trọng giữa G1 và G2

G1 và G2 là hai mức thường gây nhầm lẫn khi bắt đầu học surface modeling.

Với G1, hai bề mặt có cùng hướng tiếp tuyến tại boundary. Điều này tạo một transition liên tục về tangent nhưng chưa đảm bảo rằng độ cong ở hai phía boundary giống nhau.

Với G2, ngoài tangent continuity, curvature cũng phải được duy trì tại boundary.

G1 kiểm soát tangent – G2 kiểm soát thêm curvature.

Khi đánh giá những bề mặt có yêu cầu cao về độ mượt, kỹ sư không nên chỉ quan sát hình dạng tổng thể bằng mắt mà còn nên sử dụng các công cụ surface analysis phù hợp.

G2 và G3 khác nhau như thế nào?

Nếu G2 yêu cầu continuity về curvature thì G3 bổ sung thêm điều kiện về mức thay đổi của curvature.

Điều này có nghĩa hai bề mặt có thể đạt G2 nhưng chưa đạt G3.

G3 có thể hữu ích trong những vùng cần transition curvature được kiểm soát rất mượt. Tuy nhiên, mức continuity cao hơn cũng làm geometry bị ràng buộc nhiều hơn.

“Surface nào cũng phải G3.”

Thay vào đó, cần lựa chọn mức continuity theo design intent và yêu cầu thực tế của từng vùng bề mặt.

Continuity cao hơn có phải lúc nào cũng tốt hơn?

Không nhất thiết.

G0, G1, G2 và G3 không đơn giản là thang điểm chất lượng trong đó G3 luôn tốt hơn mọi cấp độ còn lại. Chúng mô tả các điều kiện geometry khác nhau tại vùng kết nối.

Ví dụ, nếu thiết kế cần một cạnh rõ ràng thì G0 có thể là điều kiện đúng. Nếu chỉ cần transition tangent, G1 có thể đáp ứng yêu cầu. Nếu vùng bề mặt cần kiểm soát curvature, G2 hoặc G3 có thể phù hợp hơn.

Việc sử dụng continuity quá cao ở những vùng không cần thiết cũng có thể làm quá trình kiểm soát hình dạng trở nên phức tạp hơn.

Cách kiểm tra Surface Continuity trong PTC Creo

Trong quá trình surface modeling, việc nhìn model ở chế độ shaded chỉ là một phần của quá trình đánh giá. Kỹ sư nên kết hợp các công cụ phân tích geometry để xác định chất lượng transition giữa các surface.

1. Kiểm tra Connection Type

Trong Creo Style, các connection giữa surface có thể được thiết lập theo G0 Position, G1 Tangent, G2 Curvature hoặc G3 Acceleration tùy theo geometry và loại surface.

2. Curvature Plot

Curvature Plot biểu diễn curvature tại các vị trí trên curve và có thể được sử dụng để đánh giá độ mượt của đường cong điều khiển surface.

Sự thay đổi curvature bất thường có thể cho thấy curve cần được hiệu chỉnh trước khi tiếp tục xây dựng surface.

3. Phân tích vùng nối surface

Creo có các công cụ phân tích connection cho phép kiểm tra xem boundary có đáp ứng yêu cầu G0, G1, G2 hoặc G3 hay không.

Việc này đặc biệt hữu ích khi hình dạng nhìn bằng mắt có vẻ mượt nhưng geometry thực tế chưa đạt continuity yêu cầu.

G0 G1 G2 G3 trong thiết kế sản phẩm thực tế

Mức continuity cần thiết phụ thuộc vào mục tiêu của từng surface.

Bảng trên chỉ là cách định hướng khái niệm. Mức continuity thực tế cần được lựa chọn theo chức năng sản phẩm, design intent, manufacturing requirements và chất lượng bề mặt mong muốn.

Surface Continuity có ý nghĩa gì với thiết kế khuôn?

Chất lượng surface của sản phẩm đầu vào có thể ảnh hưởng trực tiếp tới quá trình phát triển tooling, đặc biệt với những sản phẩm có bề mặt phức tạp hoặc yêu cầu ngoại quan cao.

Đối với doanh nghiệp Mold & Die, kiểm soát surface trước khi phát triển parting geometry, core và cavity giúp đội ngũ kỹ thuật có dữ liệu đầu vào tốt hơn cho quá trình thiết kế khuôn.

Doanh nghiệp đang xây dựng workflow từ product design đến tooling có thể tham khảo thêm quy trình Creo Mold Design.

Thiết kế bề mặt trong PTC Creo

PTC Creo cung cấp các khả năng surface modeling bên cạnh solid và parametric modeling, phù hợp với những sản phẩm cần xử lý geometry phức tạp hoặc yêu cầu kiểm soát bề mặt.

Trong Creo Style, kỹ sư có thể làm việc với curve, surface và các connection constraint để xây dựng cũng như hiệu chỉnh hình dạng.

Để tìm hiểu nền tảng thiết kế tổng thể, xem thêm phần mềm Creo CAD và Creo Parametric là gì.

Thông tin kỹ thuật về các mức surface connection cũng có thể tham khảo tại PTC Creo Help – Style.

FAQ – G0 G1 G2 G3 Continuity

G0 Continuity là gì?

G0 hay Position Continuity là mức mà hai surface có chung boundary nhưng không bắt buộc phải liên tục về tangent hoặc curvature.

G1 Continuity là gì?

G1 hay Tangent Continuity yêu cầu hai surface tangent với nhau dọc theo boundary chung.

G2 Continuity là gì?

G2 hay Curvature Continuity yêu cầu surface liên tục tangent và có curvature liên tục tại boundary chung.

G3 Continuity là gì?

G3 được PTC gọi là Acceleration Continuity. Ngoài tangent và curvature continuity, mức thay đổi curvature tại vùng kết nối cũng được duy trì.

G1 và G2 khác nhau như thế nào?

G1 duy trì hướng tiếp tuyến giữa hai surface. G2 bổ sung thêm điều kiện curvature continuity, do đó kiểm soát độ cong tại boundary chặt chẽ hơn.

G2 và G3 khác nhau như thế nào?

G2 duy trì curvature tại boundary, trong khi G3 bổ sung thêm điều kiện về mức thay đổi curvature.

Có phải thiết kế bề mặt luôn nên sử dụng G3?

Không. Mức continuity cần được lựa chọn theo design intent và yêu cầu của từng vùng surface. G0, G1 hoặc G2 có thể là lựa chọn phù hợp hơn trong nhiều trường hợp.

PTC Creo có hỗ trợ G0, G1, G2 và G3 không?

Có. Creo Style hỗ trợ các connection type G0 Position, G1 Tangent, G2 Curvature và G3 Acceleration trong những điều kiện geometry phù hợp.
