Creo Mold Design là gì? Quy trình thiết kế khuôn trong PTC Creo

Creo Mold Design là workflow thiết kế khuôn trong hệ sinh thái
PTC Creo, cho phép kỹ sư phát triển dữ liệu tooling trực tiếp từ mô hình sản phẩm 3D.
Thay vì tách riêng quá trình thiết kế sản phẩm và thiết kế khuôn, Creo giúp duy trì
mối liên kết giữa product geometry, core/cavity, moldbase và dữ liệu phục vụ sản xuất.

Đối với doanh nghiệp khuôn mẫu, giá trị của một hệ thống Mold Design không chỉ nằm
ở khả năng dựng hình 3D. Kỹ sư còn phải xử lý draft angle, pull direction,
parting line, parting surface, core, cavity, insert, slider, moldbase, runner,
gate, cooling và các thay đổi thiết kế phát sinh trong quá trình phát triển sản phẩm.

PTC cung cấp các công cụ chuyên biệt như Creo Tool Design Extension,
Creo Expert Moldbase Extension và
Creo Mold Analysis Extension để hỗ trợ các giai đoạn khác nhau
trong quy trình phát triển khuôn.

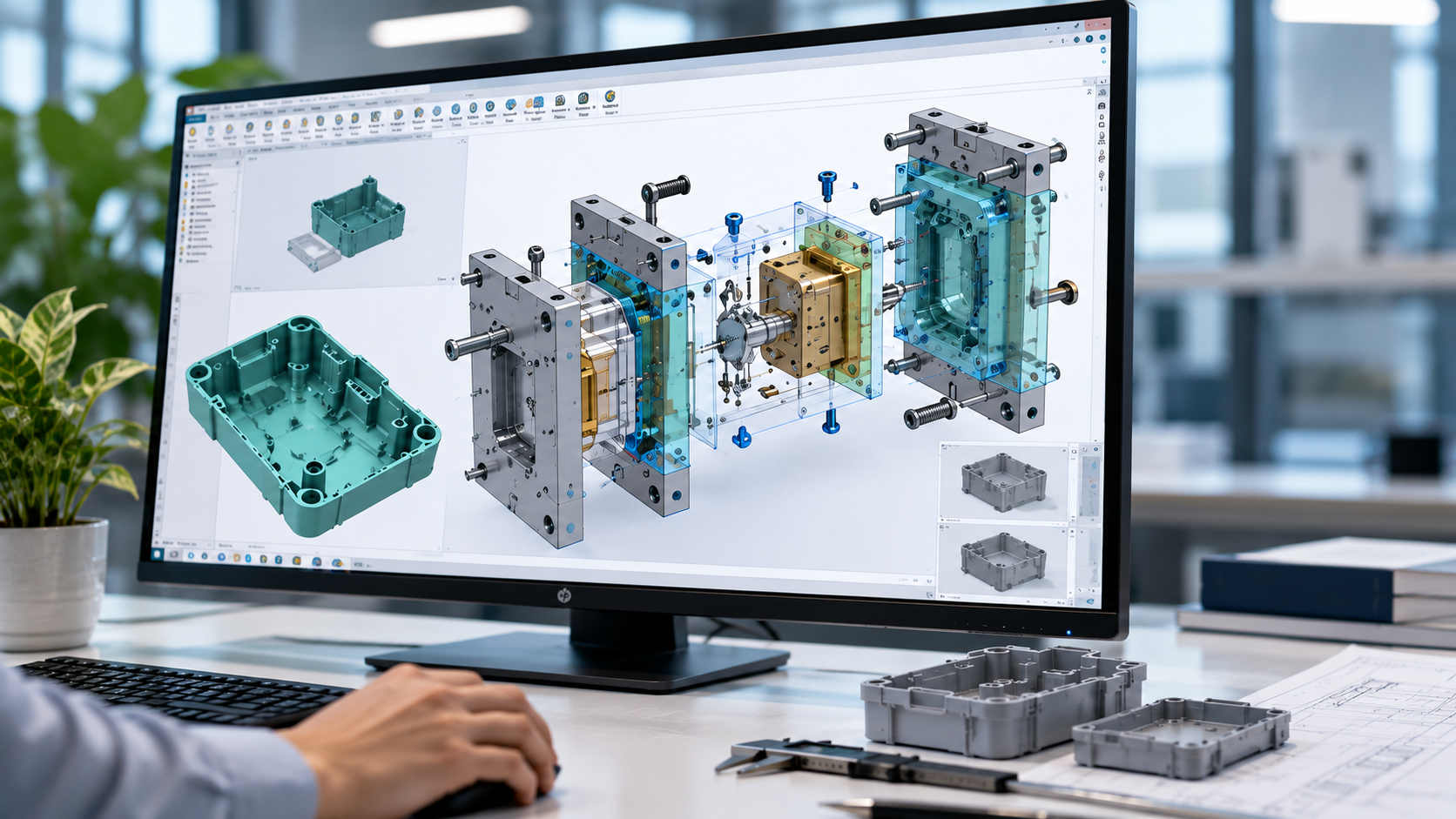

Creo Mold Design là gì?

Creo Mold Design có thể hiểu là nhóm workflow và công cụ trong
PTC Creo phục vụ quá trình phát triển khuôn từ mô hình sản phẩm đến tooling.
Quy trình có thể bao gồm kiểm tra khả năng sản xuất, xác định hướng mở khuôn,
tạo đường và mặt phân khuôn, tách core/cavity, xây dựng moldbase và chuẩn bị
dữ liệu cho quá trình chế tạo.

Doanh nghiệp muốn xây dựng quy trình này có thể tham khảo

phần mềm thiết kế khuôn Creo Mold
do CADCAM SOFTWARE triển khai.

Workflow tổng thể có thể hình dung:

Product Design → Draft & Pull Direction → Parting Line →
Parting Surface → Core / Cavity → Moldbase → Mold Analysis →
CAM / Manufacturing

Vì sao thiết kế khuôn cần liên kết với mô hình sản phẩm?

Trong một dự án thực tế, dữ liệu sản phẩm có thể thay đổi nhiều lần trước khi
được đưa vào sản xuất. Những thay đổi về kích thước, rib, boss, hole,
wall thickness, draft hoặc surface có thể ảnh hưởng trực tiếp đến tooling.

Nếu product design và mold design được xử lý bằng các dữ liệu độc lập,
mỗi engineering change có thể kéo theo quá trình kiểm tra và chỉnh sửa
tooling thủ công.

Creo Tool Design sử dụng workflow associative để duy trì mối liên hệ giữa
dữ liệu thiết kế và tooling. Khi geometry nguồn thay đổi, kỹ sư có thể
kiểm soát ảnh hưởng của thay đổi tới dữ liệu khuôn thay vì phụ thuộc hoàn
toàn vào việc dựng lại geometry.

Quy trình thiết kế khuôn trong PTC Creo

Một quy trình thiết kế khuôn PTC Creo điển hình có thể
được triển khai theo các bước sau.

Bước 1: Chuẩn bị mô hình sản phẩm 3D

Quy trình bắt đầu từ mô hình sản phẩm 3D. Mô hình có thể được xây dựng
trực tiếp trong Creo hoặc được tiếp nhận từ dữ liệu CAD của khách hàng
để phát triển tooling.

Trước khi tách khuôn, kỹ sư nên kiểm tra:

• Hình học tổng thể của sản phẩm.
• Wall thickness – chiều dày thành.
• Draft angle – góc thoát khuôn.
• Undercut.
• Rib, boss và các feature quan trọng.
• Các bề mặt phức tạp.
• Hướng tháo sản phẩm khỏi khuôn.
• Các vùng có nguy cơ gây khó khăn cho quá trình ép.

Nếu doanh nghiệp đồng thời thực hiện thiết kế sản phẩm và tooling,
việc duy trì dữ liệu trong cùng hệ sinh thái Creo giúp tạo workflow nhất quán hơn.

Bước 2: Xác định Pull Direction và kiểm tra Draft

Pull Direction là hướng sản phẩm được tháo khỏi khuôn.
Việc xác định hướng mở khuôn ảnh hưởng trực tiếp đến parting geometry,
core/cavity và các cơ cấu xử lý undercut.

Draft angle cũng cần được kiểm tra ở giai đoạn này. Những bề mặt có
góc thoát chưa phù hợp cần được phát hiện trước khi kỹ sư đầu tư nhiều
thời gian vào việc xây dựng tooling.

Bước 3: Xác định Parting Line

Parting Line xác định ranh giới phân chia khuôn và là
cơ sở để xây dựng parting surface.

Với các sản phẩm có surface phức tạp, rib, boss, undercut hoặc yêu cầu
thẩm mỹ cao, việc xác định parting line cần được cân nhắc đồng thời với
khả năng tháo khuôn và phương án chế tạo tooling.

Bước 4: Tạo Parting Surface

Từ parting line, kỹ sư phát triển Parting Surface để
tạo ranh giới hình học phục vụ quá trình chia core và cavity.

PTC Creo Tool Design cung cấp các công cụ hỗ trợ tạo parting line và
parting surface trong workflow thiết kế tooling.

Bước 5: Tách Core và Cavity

Sau khi hoàn thiện parting geometry, tooling geometry được chia thành
Core và Cavity.

Tùy cấu trúc sản phẩm, thiết kế còn có thể yêu cầu insert, slider và
các thành phần bổ sung để xử lý undercut hoặc geometry phức tạp.

Một lợi thế quan trọng của Creo Tool Design là khả năng duy trì
associativity giữa dữ liệu thiết kế và tooling.

Bước 6: Thiết kế Insert, Slider và các thành phần Tooling

Không phải sản phẩm nào cũng có thể xử lý chỉ bằng hai nửa core và cavity.
Undercut, lỗ ngang và những feature đặc biệt có thể yêu cầu slider,
insert hoặc các cơ cấu tooling khác.

Creo Tool Design hỗ trợ phát triển các thành phần này trong cùng môi trường
với dữ liệu core/cavity.

Bước 7: Thiết kế Moldbase

Sau khi hoàn thiện core/cavity, kỹ sư tiếp tục phát triển bộ khuôn.
Moldbase có thể bao gồm mold plates, ejector pins, guides, screws,
cooling components và nhiều linh kiện tiêu chuẩn.

Creo Expert Moldbase Extension (EMX) tập trung vào việc
tự động hóa các công việc moldbase. Công cụ kết hợp workflow 2D với việc
tạo mô hình 3D và thư viện linh kiện để giảm các thao tác lặp lại trong
quá trình thiết kế.

Bước 8: Thiết kế Runner, Gate và Cooling

Một bộ khuôn ép nhựa hoàn chỉnh còn phải xử lý hệ thống cấp nhựa và làm mát.
Các thành phần thường gặp gồm:

• Sprue.
• Runner.
• Gate.
• Cooling channels / waterlines.
• Ejector system.
• Slider và insert.

Creo Tool Design hỗ trợ các workflow liên quan đến runner, gate, sprue và
waterlines; trong khi Creo Expert Moldbase bổ sung khả năng tự động hóa
nhiều thành phần chi tiết của moldbase.

Bước 9: Phân tích khả năng ép phun

Trước khi chế tạo tooling, doanh nghiệp có thể sử dụng
Creo Mold Analysis Extension để đánh giá quá trình
injection molding ngay trên mô hình kỹ thuật.

Một số kết quả có thể được sử dụng để đánh giá gồm:

• Melt-front và fill behavior.
• Fill pressure.
• Short shot.
• Weld line.
• Air trap.
• Sink mark.
• Temperature.
• Shrinkage.
• Fiber orientation đối với bài toán phù hợp.

Phân tích giúp bổ sung dữ liệu kỹ thuật trước khi doanh nghiệp đầu tư
vào chế tạo khuôn thực tế.

Bước 10: Chuyển dữ liệu sang CAM và gia công CNC

Sau khi hoàn thiện thiết kế, core, cavity, insert và các thành phần tooling
cần được chuyển sang giai đoạn chế tạo.

Trong hệ sinh thái PTC Creo,

Creo CAM

hỗ trợ phát triển quy trình gia công CNC trên dữ liệu CAD.

Workflow có thể mở rộng thành:

Creo CAD → Creo Mold Design → Creo CAM → CNC Manufacturing

Creo Tool Design Extension hỗ trợ những gì?

Creo Tool Design Extension là công cụ chuyên biệt cho mold và casting
tooling trong môi trường Creo.

• Tạo parting line.
• Tạo parting surface.
• Tách core/cavity.
• Phát triển slider và insert.
• Kiểm tra draft và thickness.
• Bố trí runner, gate, sprue và waterlines.
• Duy trì associative updates giữa design và tooling.
• Chuẩn bị drawing, BOM và các deliverable liên quan.

Có thể tham khảo thêm thông tin kỹ thuật trực tiếp tại

Creo Tool Design Extension của PTC
.

Creo Expert Moldbase Extension dùng để làm gì?

Creo Expert Moldbase Extension tập trung vào quá trình
thiết kế chi tiết moldbase sau khi core/cavity đã được xác định.

Công cụ hỗ trợ các công việc như:

• Tạo moldbase 3D từ workflow 2D.
• Sử dụng component và supplier libraries.
• Bố trí ejector pins.
• Thiết kế waterlines.
• Bố trí screws, guides, plates và các component.
• Tạo BOM và production drawings.

EMX đặc biệt đáng cân nhắc khi doanh nghiệp thiết kế nhiều bộ khuôn,
sử dụng nhiều linh kiện tiêu chuẩn hoặc muốn chuẩn hóa workflow giữa
các mold designer.

Creo Mold Analysis hỗ trợ gì trước khi chế tạo khuôn?

Creo Mold Analysis bổ sung khả năng mô phỏng injection
molding trực tiếp trong môi trường Creo.

Thay vì chỉ đánh giá geometry sau khi khuôn đã được chế tạo,
kỹ sư có thể phân tích các nguy cơ liên quan đến fill, short shot,
air trap, weld line, sink mark, shrinkage và các thông số khác
ngay trong giai đoạn phát triển thiết kế.

Mục tiêu không phải thay thế kinh nghiệm của kỹ sư khuôn mà là bổ sung
thông tin để đội ngũ kỹ thuật có cơ sở đánh giá phương án trước khi
phát sinh chi phí chế tạo tooling.

Creo Mold Design khác CAD 3D thông thường như thế nào?

CAD 3D thông thường	Creo Mold Design
Product Modeling	Product + Tooling
Surface Modeling	Parting Geometry
Solid Modeling	Core / Cavity
Assembly	Moldbase
Geometry Validation	Draft / Thickness / Moldability
Product Design	Injection Mold Workflow
3D Model	Tooling Deliverables

Do đó, mục tiêu của Creo Mold Design không chỉ là dựng
hình khuôn 3D mà còn tạo luồng dữ liệu từ product design đến tooling
và manufacturing.

Nên lựa chọn giải pháp Creo Mold nào?

Nhu cầu	Giải pháp
Parting line / Parting surface	Creo Tool Design Extension
Core / Cavity	Creo Tool Design Extension
Slider / Insert	Creo Tool Design Extension
Thiết kế Moldbase	Creo Expert Moldbase Extension
Standard Components	Creo Expert Moldbase Extension
Injection Molding Analysis	Creo Mold Analysis Extension
Gia công Core / Cavity	Creo CAM

Doanh nghiệp nên lựa chọn cấu hình dựa trên workflow thực tế thay vì
mặc định triển khai tất cả module:

Loại sản phẩm → Loại khuôn → Geometry → Số dự án →
Mức độ tự động hóa → Mold Analysis → CAM

Creo Mold Design phù hợp với doanh nghiệp nào?

Doanh nghiệp thiết kế và chế tạo khuôn nhựa

Các đơn vị phát triển injection mold, plastic housing, connector,
đồ gia dụng và các sản phẩm nhựa kỹ thuật có thể sử dụng workflow
Creo Mold để kết nối product geometry với tooling.

Nhà cung cấp linh kiện ô tô và xe máy

Các dự án automotive thường có yêu cầu quản lý engineering change
và geometry chặt chẽ. Associative workflow giúp đội ngũ kỹ thuật
kiểm soát quan hệ giữa product design và tooling.

Doanh nghiệp điện – điện tử

Plastic housing, connector, enclosure và precision molded components
thường yêu cầu kiểm soát draft, surface, parting geometry và tooling
với độ chính xác cao.

Tooling & Mold Manufacturers

Các doanh nghiệp chuyên khuôn có thể kết hợp Creo Tool Design,
Creo Expert Moldbase và

Creo CAM

để phát triển workflow từ core/cavity đến moldbase và gia công CNC.

Lợi ích của workflow Creo Mold tích hợp

• Duy trì mối liên kết giữa product geometry và tooling.
• Giảm phụ thuộc vào chuyển đổi file trung gian.
• Kiểm soát engineering change thuận lợi hơn.
• Chuẩn hóa quy trình parting và core/cavity.
• Tự động hóa nhiều công việc moldbase.
• Đánh giá moldability trước khi chế tạo tooling.
• Kết nối thiết kế khuôn với dữ liệu gia công CNC.
• Hạn chế thao tác dựng lại geometry khi thiết kế thay đổi.

FAQ – Câu hỏi thường gặp về Creo Mold Design

Creo Mold Design là gì?

Creo Mold Design là workflow và nhóm công cụ trong PTC Creo hỗ trợ phát triển
khuôn từ mô hình sản phẩm 3D, bao gồm parting geometry, core/cavity,
moldbase và các công việc liên quan đến tooling.

Creo Tool Design dùng để làm gì?

Creo Tool Design Extension hỗ trợ thiết kế mold và casting tooling,
bao gồm tạo parting line/surface, tách core/cavity, slider, insert,
runner, gate và waterlines.

Creo Expert Moldbase khác Creo Tool Design như thế nào?

Tool Design tập trung vào parting geometry và core/cavity, trong khi
Expert Moldbase tập trung tự động hóa quá trình xây dựng moldbase và
bố trí các component liên quan.

Creo Mold Analysis có thể phát hiện những vấn đề nào?

Creo Mold Analysis hỗ trợ đánh giá các vấn đề injection molding như
short shot, weld line, air trap, sink mark, shrinkage và các thông số
liên quan đến quá trình điền đầy.

PTC Creo có thể thiết kế runner và cooling không?

Có. Các công cụ Creo dành cho tooling hỗ trợ các workflow liên quan đến
runner, gate, sprue và cooling waterlines. Khả năng cụ thể phụ thuộc
vào extension và cấu hình Creo được triển khai.

Có thể chuyển thiết kế khuôn Creo sang gia công CNC không?

Có. Creo CAM có thể được sử dụng trong workflow tiếp theo để phát triển
các nguyên công và đường chạy dao CNC từ dữ liệu thiết kế Creo.

Tư vấn giải pháp Creo Mold cho doanh nghiệp

CADCAM SOFTWARE hỗ trợ doanh nghiệp đánh giá giải pháp PTC Creo dựa trên
quy trình thiết kế và chế tạo khuôn thực tế, từ thiết kế sản phẩm,
parting geometry, core/cavity, moldbase, phân tích ép phun đến lập trình
gia công CNC.

Doanh nghiệp nên xác định loại khuôn, số lượng người dùng, workflow hiện tại
và các bottleneck kỹ thuật trước khi lựa chọn cấu hình Creo phù hợp.

CÔNG TY TNHH PHẦN MỀM CADCAM
Văn phòng Hà Nội: Số 25, ngõ 34, đường Giáp Nhất, Phường Thanh Xuân,
Thành phố Hà Nội
Văn phòng TP. Hồ Chí Minh: R.1508, Tòa A, Masteri Centre Point,
Đường N2, Phường Long Bình, TP. Hồ Chí Minh
Tel: 024 6673 7986
Hotline: 0907 658 000
Email: info@cadcamsoftware.vn
Website:
cadcamsoftware.vn
